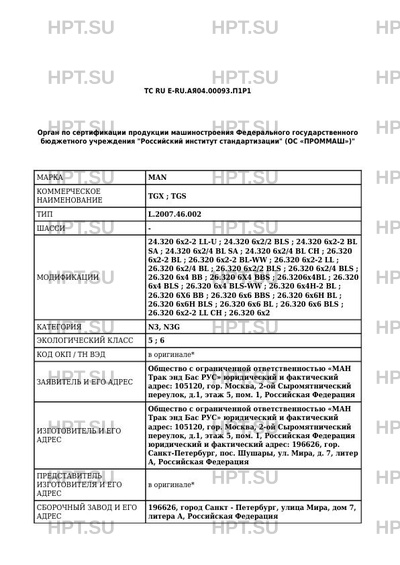

ТС RU E-RU.АЯ04.00093.П1Р1
Первая страница документа.
Всего в документе 40 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
- Выдано:
- ОС «ВНИИНМАШ»
| Действует с | 28.07.2021 |
|---|---|
| Срок действия | 31.10.2022 |

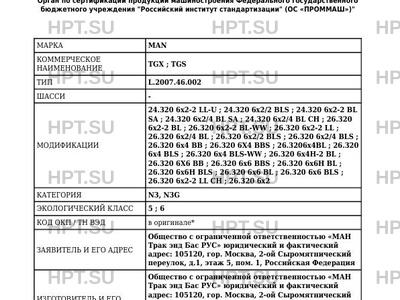

| Марка ТС | MAN |
| Коммерческое наименование | TGX; TGS |
| Тип ТС | L.2007.46.002 ШАССИ |
| Модификации | 24.320 6x2-2 LL-U; 24.320 6x2/2 BLS; 24.320 6x2-2 BL SA; 24.320 6x2/4 BL SA; 24… |
| Категория ТС | N3, N3G |
| Экологический класс | 5, 6 |
| Код VIN | Z0W???ZZ??V?????? |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью «МАН Трак энд Бас РУС» юридический и фактический адрес: 105120, гор. Москва, 2-ой Сыромятнический переулок, д.1, этаж 5, пом. 1, Российская Федерация |
Изготовитель | |
| Предприятие-изготовитель | Общество с ограниченной ответственностью «МАН Трак энд Бас РУС» юридический и фактический адрес: 105120, гор. Москва, 2-ой Сыромятнический переулок, д.1, этаж 5, пом. 1, Российская Федерация юридический и фактический адрес: 196626, гор. Санкт-Петербург, пос. Шушары, ул. Мира, д. 7, литер А, Российская Федерация |
Сборочный завод | |
| Сборочный завод | 196626, город Санкт - Петербург, улица Мира, дом 7, литера А, Российская Федерация |

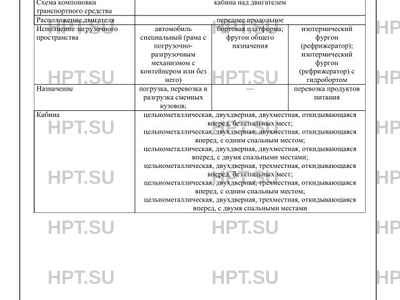

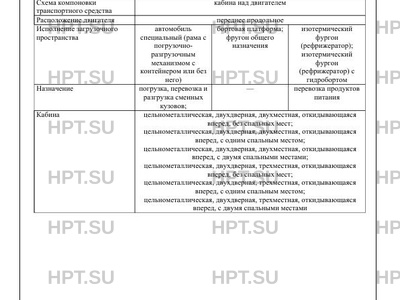

Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее продольное переднее продольное |
| Исполнение загрузочного пространства | автомобиль специальный (рама с погрузочноразгрузочным механизмом с контейнером или без него) бортовая платформа; фругон общего назначения изотермический фургон (рефрижератор); изотермический фургон (рефрижератор) с гидробортом платформа для перевозки контейнеров типа 1СС, 1С, 1СХ самосвальная платформа седельно-сцепное устройство фургон общего назначения с гидробортом автомобиль специальный (рама с погрузочноразгрузочным механизмом с контейнером или без него) бортовая платформа; фругон общего назначения изотермический фургон (рефрижератор); изотермический фургон (рефрижератор) с гидробортом платформа для перевозки контейнеров типа 1СС, 1С, 1СХ самосвальная платформа седельно-сцепное устройство фургон общего назначения с гидробортом автомобиль специальный (рама с погрузочноразгрузочным механизмом с контейнером или без него) бортовая платформа; фругон общего назначения изотермический фургон (рефрижератор); изотермический фургон (рефрижератор) с гидробортом платформа для перевозки контейнеров типа 1СС, 1С, 1СХ самосвальная платформа седельно-сцепное устройство фургон общего назначения с гидробортом |
| Назначение | погрузка, перевозка и разгрузка сменных кузовов; - перевозка продуктов питания перевозка контейнеров типов 1CC, 1C, 1CX перевозка сыпучих и навалочных грузов с возможностью механизированной разгрузки перевозка опасных грузов (транспортные средства AT, EX/II, EX/III, FL по классификации ДОПОГ) перевозка грузов различного назначения с возможностью погрузка, перевозка и разгрузка сменных кузовов механизированной погрузки/разгрузки перевозка продуктов питания перевозка контейнеров типов 1CC, 1C, 1CX перевозка сыпучих и навалочных грузов с возможностью механизированной разгрузки перевозка опасных грузов (транспортные средства AT, EX/II, EX/III, FL по классификации ДОПОГ); - перевозка грузов различного назначения с возможностью механизированной погрузки/разгрузки погрузка, перевозка и разгрузка сменных кузовов перевозка продуктов перевозка питания контейнеров типов 1CC, 1C, 1CX перевозка сыпучих и навалочных грузов с возможностью механизированной разгрузки перевозка опасных грузов (транспортные средства AT, EX/II, EX/III, FL по классификации ДОПОГ); - перевозка грузов различного назначения с возможностью механизированной погрузки/разгрузки |
Двигатель внутреннего сгорания | |
| ДВС | MAN, D2066LF41 MAN, D2066LF43 MAN, D2066LF42 MAN, D2066LF40 четырехтактный дизель MAN, D2676LF06 MAN, D2676LF07 MAN, D1556LF07 MAN, D1556LF08 четырехтактный дизель MAN, D1556LF09 MAN, D2676LF51 MAN, D2676LF52 MAN, D2676LF53 четырехтактный дизель MAN, D2676LF78 MAN, D2676LFAB MAN, D2676LF79 MAN, D2676LF80 четырехтактный дизель MAN, D3876LF10 MAN, D3876LF11 MAN, D3876LF12 MAN, D2066LF45 четырехтактный дизель MAN, D2066LF47 MAN, D2066LF46 MAN, D2066LF44 MAN, D2676LF08 четырехтактный дизель MAN, D2676LF17 MAN, D2676LF09 MAN, D2676LF18 MAN, D1556LF10 четырехтактный дизель MAN, D1556LF11 MAN, D1556LF12 MAN, D2676LF66 MAN, D2676LF67 четырехтактный дизель MAN, D2676LF68 MAN, D2676LF84 MAN, D2676LFAE MAN, D2676LF85 четырехтактный дизель MAN, D2676LF86 четырехтактный дизель |
Подвеска | |
| Подвеска задняя | зависимая, пневматическая, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости зависимая, пневматическая, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости зависимая, рессорная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости |
Трансмиссия | |
| Коробка передач | ZF, 16 S 222 DD (16 S 2220 TD, 16 S 2221 TD, 16 S 2223 TD); 16 S 223 DD (16 S 2230 TD, 16 S 2231 TD, 16 S 2233 TD); 16 S 232 DD (16 S 2320 TD, 16 S 2321 TD, 16 S 2323 TD); 16 S 233 DD, (16 S 2330 TD, 16 S 2331 TD, 16 S 2333 TD) ZF, 16 S 222 OD (16 S 2220 TO, 16 S 2221 TO, 16 S 2223 TO); 16 S 252 OD (16 S 2520 TO, 16 S 2521 TO,16 S 2522 TO, 16 S 2523 TO) с ручным управлением или автоматическая, с возможностью ручного управления ZF, 16 S 223 OD (16 S 2230 TO, 16 S 2231 TO, 16 S 2233 TO); 16 S 253 OD (16 S 2530 TO, 16 S 2531 TO, 16 S 2533 TO) MAN TipMatic® (ZF), 12 21 DD (12AS 2130 TD, 12AS 2131 TD), 12 23 DD, (12AS 2330 TD, 12AS 2331 TD), 12 25 DD (12AS 2541 TD) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® (ZF), 12 23 OD (12AS 2330 TO, 12 AS 2331 TO), 12 25 OD (12AS 2530 TO, 12 AS 2531 TO), 12 31 OD (12AS 3141 TO) MAN TipMatic® (ZF), 12 24 OD (12 TX 2416 TO), 12 26 OD (12 TX 2610 TO, 12 TX 2611 TO), 12 28 OD (12 TX 2820 TO, 12 TX 2821 TO, 12 TX 2826 TO), 12 30 OD (12 TX 3020 TO,12 TX 3021 TO) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® (ZF), 12 22 DD (12 TX 2210 TD, 12 TX 2211 TD), 12 26 DD (12 TX 2620 TD, 12 TX 2621 TD), 12 28 DD (12 TX 2820 TD, 12 TX 2821 TD) MAN TipMatic® , 14 27 DD (GRS 905) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® , 14 30 OD (GRSO 905) ZF, 16 S 222 DD (16 S 2220 TD, 16 S 2221 TD, 16 S 2223 TD); 16 S 223 DD (16 S 2230 TD, 16 S 2231 TD, 16 S 2233 TD); 16 S 232 DD (16 S 2320 TD, 16 S 2321 TD, 16 S 2323 TD); 16 S 233 DD, (16 S 2330 TD, 16 S 2331 TD, 16 S 2333 TD) с ручным управлением или автоматическая, с возможностью ручного управления ZF, 16 S 222 OD (16 S 2220 TO, 16 S 2221 TO, 16 S 2223 TO); 16 S 252 OD (16 S 2520 TO, 16 S 2521 TO,16 S 2522 TO, 16 S 2523 TO) ZF, 16 S 223 OD (16 S 2230 TO, 16 S 2231 TO, 16 S 2233 TO); 16 S 253 OD (16 S 2530 TO, 16 S 2531 TO, 16 S 2533 TO) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® (ZF), 12 21 DD (12AS 2130 TD, 12AS 2131 TD), 12 23 DD, (12AS 2330 TD, 12AS 2331 TD), 12 25 DD (12AS 2541 TD) MAN TipMatic® (ZF), 12 23 OD (12AS 2330 TO, 12 AS 2331 TO), 12 25 OD (12AS 2530 TO, 12 AS 2531 TO), 12 31 OD (12AS 3141 TO) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® (ZF), 12 24 OD (12 TX 2416 TO), 12 26 OD (12 TX 2610 TO, 12 TX 2611 TO), 12 28 OD (12 TX 2820 TO, 12 TX 2821 TO, 12 TX 2826 TO), 12 30 OD (12 TX 3020 TO,12 TX 3021 TO) MAN TipMatic® (ZF), 12 22 DD (12 TX 2210 TD, 12 TX 2211 TD), 12 26 DD (12 TX 2620 TD, 12 TX 2621 TD), 12 28 DD (12 TX 2820 TD, 12 TX 2821 TD) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® , 14 27 DD (GRS 905) MAN TipMatic® , 14 30 OD (GRSO 905) с ручным управлением или автоматическая, с возможностью ручного управления MAN TipMatic® , 14 30 OD (GRSO 905) с ручным управлением или автоматическая, с возможностью ручного управления |
| Сцепление | одноили двухдисковое, сухое или гидротрансформатор-сцепление ое, сухое или гидротрансформатор-сцепление |
Рулевое управление | |
| Рулевое управление | с гидроусилителем или с электрогидравлическим усилителем «винт-шариковая гайка-рейка-сектор» |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с разделением на контур первой оси и контур второй и третьей осей, с антиблокировочной системой (ABS), тормозные механизмы всех колес - дисковые или пневматическая, двухконтурная, с разделением на контур первой оси и контур второй и третьей осей, с антиблокировочной системой (ABS), тормозные механизмы всех колес - барабанные или пневматическая, двухконтурная, с разделением на контур первой оси и контур второй и третьей осей, с антиблокировочной системой (ABS), тормозные механизмы колес передней оси - дисковые, задних осей - барабанные |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задних осей или привод от пружинных энергоаккумуляторов к тормозным механизмам всех осей |
Дополнительные сведения | |
| Оборудование ТС | устройство вызова экстренных оперативных служб с автоматическим срабатыванием при опрокидывании; дневные ходовые огни; устройство ограничения максимальной скорости (функцию функцию устройства ограничения скорости выполняет электронный блок управления двигателем совместно с электронной системой управления трансмиссией (PTM)); электронная система контроля устойчивости (ESP) (кроме транспортных средств повышенной проходимости в соответствии с п. 2.8. Сводной резолюции о конструкции транспортных средств (СР.3)) по заказу: тент для бортовой платформы; лебедка; электронная система контроля устойчивости (ESP) (только для транспортных средств повышенной проходимости в соответствии с п. 2.8. Сводной резолюции о конструкции транспортных средств (СР.3)); тахограф; система автоматического экстренного торможения (EBA); система предупреждения о непреднамеренном выходе из занимаемой полосы движения (система контроля полосы движения LGS); кондиционер (климат-контроль); холодильник; аудиотехника; видеотехника; компрессор и гидравлический насос с баком для дополнительного оборудования; гидравлический насос с баком для дополнительного оборудования; навигационная система; дополнительный отопитель; один или два проблесковых маячка желтого цвета; противобуксовочная система (ASR); дополнительные фары дальнего света; подушка безопасности (AIRBAG); микроволновая печь; система "видеокамера-монитор" вместо зеркал заднего вида |
