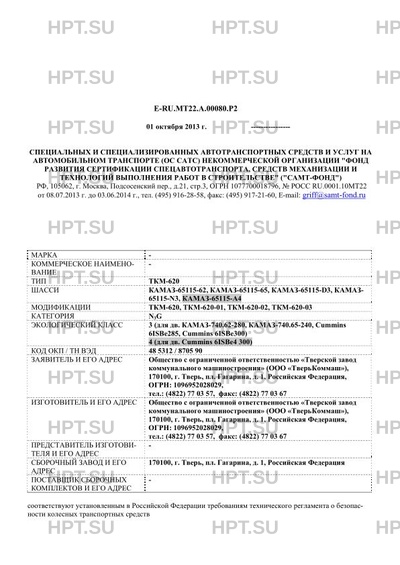

E-RU.МТ22.А.00080.Р2
Первая страница документа.
Всего в документе 9 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС САТС "САМТ-Фонд"
| Коммерческое наименование | ТКМ-620 |
|---|---|
| Тип ТС | ТКМ-620 |
| Базовое ТС / Шасси | КАМАЗ-65115-62, КАМАЗ-65115-65, КАМАЗ-65115-D3, КАМАЗ- 65115-N3, КАМАЗ-65115-А4 |
| Модификации | ТКМ-620, ТКМ-620-01, ТКМ-620-02, ТКМ-620-03 |
| Категория ТС | N3G |
| Экологический класс | 3 (для дв. КАМАЗ-740.62-280, КАМАЗ-740.65-240, Cummins 6ISBe285, Cummins 6ISBe3… |
| Код VIN | с Х8978101?D0ES3019 по Х8978101??0ES3100 |
Характеристики автомобиля | |
|---|---|
| Колесная формула/ведущие колёса | 6х4 / задней тележки |
| Исполнение загрузочного пространства | цистерна с насосной установкой (для ТКМ-620); цистерна с насосной установкой и отсеком для чистой воды (для ТКМ-620-01); цистерна с насосной установкой и всасывающая стрела (для ТКМ-620-02) цистерна с насосной установкой, отсеком для чистой воды и всасывающая стрела (для ТКМ-620-03) |
| Назначение | ТС: для вакуумной загрузки и транспортировки к месту утилизации и выгрузки самотеком или принудительно жидких отходов, не содержащих горючих и взрывоопасных веществ |
| Кабина | цельнометаллическая, двухдверная, двухили трехместная, откидывающаяся вперед, со спальным местом или без него |
Двигатель внутреннего сгорания | |
| ДВС | четырехтактный дизель с турбонаддувом четырехтактный с искровым зажиганием |
Подвеска | |
| Подвеска передняя | зависимая на двух полуэллиптических рессорах с гидравлическими амортизаторами, резиновыми буферами, со стабилизатором или без стабилизатора поперечной устойчивости, задние концы рессор - скользящие |
| Подвеска задняя | балансирная, на двух полуэллиптических рессорах, с реактивными штангами, концы рессор - скользящие |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | КАМАЗ-152 - механические, пятиступенчатые, с синхро-низаторами на II, III, IV, V передачах, с делителем (для ТС шасси КАМАЗ-65115-62, КАМАЗ-65115-65, КАМАЗ-65115-D3, КАМАЗ-65115-N3); КАМАЗ-154 - механические, пятиступенчатые, с синхро-низаторами на II, III, IV, V передачах, с делителем; ZF-9S109-472, ZF-9S109-494 - механическая, восьмиступенчатая, с дополнительной понижающей передачей; ZF-9S1310 - механическая, девятиступенчатая; Fast Gear 9JS135TA - механическая, восьмиступенчатая, с дополнительной понижающей передачей (для ТС на шасси КАМАЗ-65115-62, КАМАЗ-65115-65, КАМАЗ-65115-D3, КАМАЗ-65115-N3) |
| Сцепление | ф. ZF&SACHS модели MFZ-430 -фрикционное, сухое, однодисковое, диафрагменное, вытяжного типа, привод гидравлический с пневмоусилителем или модели MF-430 - фрикционное, сухое, однодисковое, диафрагменное, нажимного типа, привод гидравлический с пневмоусилителем или КАМАЗ-142 - фрикционное, сухое, двухдисковое, с периферийным расположением пружин; привод управления гидравлический, с пневмоусилителем |
Рулевое управление | |
| Рулевое управление | с гидроусилителем «винт - шариковая гайка - рейка - сектор», КАМАЗ, 4310-3400020 или RBL, C-500L715.102 (115.002) 1 6 |
Тормозные системы | |
| Рабочий тормоз | пневматический, двухконтурный привод раздельно к тормозным механизмам передних колес и колес задней тележки; тормозные механизмы барабанного типа на всех колесах, с АБС |
| Запасной тормоз | каждый из контуров рабочей тормозной системы моторный тормоз-замедлитель с одной или двумя заслонками в системе выпуска отработавших газов |
| Стояночный тормоз | колёсные тормозные механизмы тележки, приводимые в действие пружинными энергоаккумуляторами, объединёнными с тормозными камерами; управление стояночной тормозной системой пневматическое |
Дополнительные сведения | |
| Оборудование ТС | проблесковый маячок оранжевого цвета по заказу: предпусковой подогреватель двигателя, лебедка, коробка отбора мощности |
