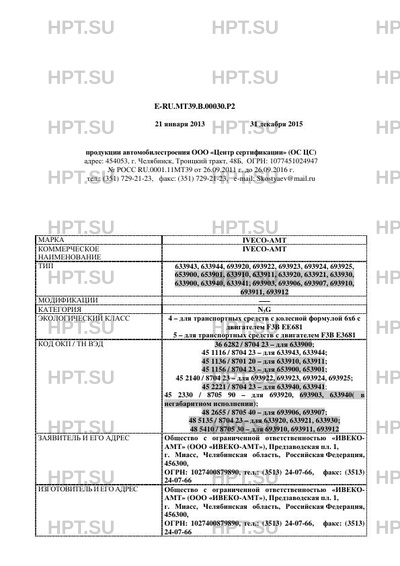

E-RU.МТ39.В.00030.Р2
Первая страница документа.
Всего в документе 29 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС ЦС

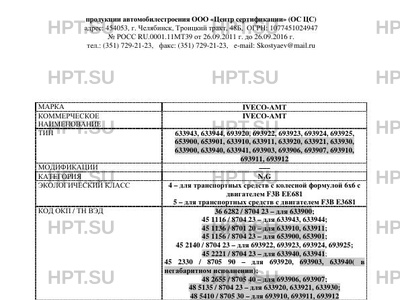

| Марка ТС | IVECO-АМТ |
|---|---|
| Коммерческое наименование | IVECO-АМТ |
| Тип ТС | 633943, 633944, 693920, 693922, 693923, 693924, 693925, 653900, 653901, 633910,… |
| Категория ТС | N3G |
| Экологический класс | 4 |
| Количество единиц | выпускается серийно |
| Код VIN | Х426?39?????????? |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью «ИВЕКОАМТ» (ООО «ИВЕКО-АМТ»), Предзаводская пл. 1, г. Миасс, Челябинская область, Российская Федерация, 456300, ОГРН: 1027400879890, тел.: (3513) 24-07-66, факс: (3513) 24-07-66 |
Сборочный завод | |
| Сборочный завод | Тургоякское шоссе, 8/2, г. Миасс, Челябинская область, Российская Федерация, 456313 |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее продольное |
| Исполнение загрузочного пространства | бортовая платформа с краноманипуляторной установкой или без нее - для 633943, 633944; экскаватор-планировщик - 693920; цистерна чемоданообразного сечения объемом 18...21 м3 - для 693922, 693923; цистерна чемоданообразного сечения объемом 18...21 м3 с раздаточным узлом - для 693924, 693925; самосвальная платформа с задней разгрузкой - для 653900, 653901; седельно-сцепное устройство с краноманипуляторной установкой или без нее - для 633910, 633911; сортиментовозная платформа с краноманипуляторной установкой или без нее - для 633920, 633921; платформа с поворотным коником - для 633900, 633930; установка смесительно-зарядная - для 693903; платформа с фитингами для крепления контейнера типа 1С, 1СС, 1СХ, 1D, 1DX - для 633940; платформа со съемными бортами или без них, с фитингами для крепления контейнера типа 1С, 1СС, 1СХ, 1D, 1DX - для 633941; установка бетоносмесительная - для 693906, 693907; автоцистерна для воды и бак для пенообразователя, пожарнотехническое вооружение и отсеки для его установки, отсек для боевого расчета - для 693910, 693911, 693912 |
Двигатель внутреннего сгорания | |
| ДВС | IVECO Cursor F3BE36813) F3BEЕ6813) четырехтактный, с воспламенением от сжатия, с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, на параболических листовых рессорах с гидравлическими амортизаторами и стабилизатором поперечной устойчивости |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 16S 151 (181, 221) OD, Ecosplit ZF 16S 2220 OD, ZF 16S 2220 ТO ZF 16S 2520 ТO ZF 12AS 2301 OD EuroTronic ZF 12AS 2330 TO, ZF 12AS 2330 OD ZF 16AS 2630 OD Allison 4500 Allison 4700 механическая, синхронизированная механическая, с автоматическим управлением, синхронизированная |
| Сцепление | Borg & Beck или Fichtel & Sachs, или Valeo + Borg & Beck, фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем ZF 8098, «винт - шариковая гайка - рейка - сектор» |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры на переднюю ось и оси задней тележки, антиблокировочная система (ABS+EBL), противобуксовочная система (ASR); тормозные механизмы передних колес - дисковые или барабанные, колес задней тележки - барабанные |
| Запасной тормоз | один из контуров рабочей тормозной системы или стояночная тормозная система моторный тормоз-замедлитель компрессионного типа |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней тележки |
Дополнительные сведения | |
| Оборудование ТС | омыватель фар, обогрев зеркал заднего вида, кондиционер (хладагент R134A), навигационная система, дополнительный отопитель, электрический привод люка крыши, ограждение за кабиной, держатель запасного колеса, проблесковые маяки оранжевого цвета; бак для жидкости для гидросистем, съемные борта, гидравлическая лебедка - для 633940; пожарно-техническое вооружение и отсеки для его размещения, дополнительное электрооборудование (сигнальная громкоговорящая установка и проблесковые маяки синего цвета) - для 693910, 693911, 693912; краноманипуляторная установка массой не более 3000 кг - для 633910, 633911, 633920, 633921, 633943, 633944 1) Только для ТС 633940. 2) Для ТС 693920 - буксировка прицепа не предусмотрена. 3) Последующие три символа содержат буквы латинского алфавита и разделитель (*), обозначающие версии двигателей с настройкой топливной аппаратуры для различных параметров мощности. |
