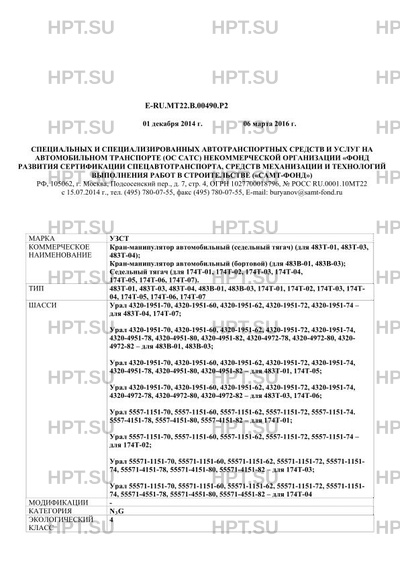

E-RU.МТ22.В.00490.Р2
Первая страница документа.
Всего в документе 23 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- ОС САТС "САМТ-Фонд"
| Действует с | 12.01.2014 |
|---|---|
| Марка ТС | УЗСТ |
| Коммерческое наименование | Кран-манипулятор автомобильный (седельный тягач) (для 483Т-01, 483Т-03, 483Т-04… |
| Тип ТС | 483Т-01, 483Т-03, 483Т-04, 483В-01, 483В-03, 174Т-01, 174Т-02, 174Т-03, 174Т- 0… |
| Базовое ТС / Шасси | Урал 4320-1951-70, 4320-1951-60, 4320-1951-62, 4320-1951-72, 4320-1951-74 - для… |
| Категория ТС | N3G |
| Экологический класс | 4 2 |
| Код VIN | X89????0??0DM7??? |
Сборочный завод | |
|---|---|
| Сборочный завод | 456040, Челябинская область, г. Усть-Катав, ул. Заводская, д.1, Российская Федерация |
Характеристики автомобиля | |
| Схема компоновки ТС | капотная, кабина за двигателем (для ТС на шасси 4320-1951-7?, 4320-1951-6?, 5557-1151-7?, 5557-1151-6?, 55571-1151-7?, 55571-1151-6?) или кабина над двигателем (для ТС на шасси 4320-4951-??, 4320-4972-??, 5557-4151-??, 55571- 4151-??, 55571-4551-??) |
Двигатель внутреннего сгорания | |
| ДВС | четырехтактный дизель четырехтактный двигатель |
Подвеска | |
| Подвеска передняя | зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
| Подвеска задняя | зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах или зависимая, пневматическая, с продольными рычагами и реактивными штангами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ЯМЗ-1105 - для шасси Урал 4320-1951-62, 5557-1151-62, 55571-1151-62 ЯМЗ-0905, ЯМЗ-2361, ЯМЗ-1105, ЯМЗ-11055 ZF, 9S1310ТО 9JS135ТА с ручным управлением |
| Сцепление | ZF SACHS, MFZ, 430 или ЯМЗ-182-15 или Hammer-43033, сухое, однодисковое (для |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор", МАЗ-64229 или RBL C-700 |
Тормозные системы | |
| Рабочий тормоз | пневмогидравлический привод: пневматическая часть - двухконтурный привод с разделением на передний мост и заднюю тележку; гидравлическая часть - привод трехконтурный, разделен на передний мост, колеса задней тележки левого и правого борта или пневматический двухконтурный привод с разделением на передний мост и заднюю тележку; с АБС; тормозные механизмы всех колес барабанные |
| Запасной тормоз | УралАЗ, каждый контур рабочей тормозной системы УралАЗ, моторный тормоз-замедлитель с пневматическим приводом |
| Стояночный тормоз | УралАЗ, трансмиссионный тормоз барабанного типа с механическим приводом (при применении пневмогидравлического привода рабочей тормозной системы) (для ТС на шасси Урал 4320-1951-70, 4320- 1951-60, 5557-1151-70, 5557-1151-60, 55571-1151-70, 55571-1151-60, 4320-1951-62, 5557-1151-62, 55571-1151-62, 4320-1951-72, 4320-1951- 74, 5557-1151-72, 5557-1151-74, 55571-1151-72, 55571-1151-74) или , с механическим приводом, сблокированным с краном управления тормозами прицепа; тормозной механизм барабанного типа, установлен на выходном валу раздаточной коробки (с пневмогидравлическим приводом рабочей тормозной системы) (для ТС на шасси Урал 4320-4951-78, 4320-4951-80, 4320-4951-82, 4320-4972-78, 4320-4972-80, 4320-4972-82, 5557-4151-78, 5557-4151- 80, 5557-4151-82, 55571-4151-78, 55571-4151-80, 55571-4151-82) или с приводом от пружинных энергоаккумуляторов, действующим на тормозные механизмы колес задней тележки (при применении пневматического привода рабочей тормозной системы) |
Дополнительные сведения | |
| Оборудование ТС | по заказу: предпусковой подогреватель двигателя, коробки отбора мощности; краноманипуляторная установка с рабочей платформой или без нее массой: 450…3900 кг - для 483Т-01; 483Т-03; 483Т-04; 483В-01; 450…2650 кг - для 483В-03. |
