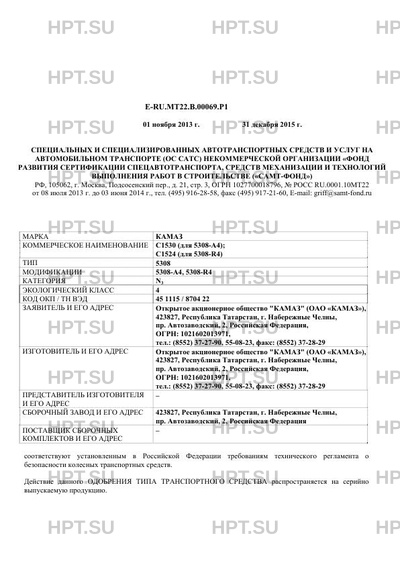

E-RU.МТ22.В.00069.Р1
Первая страница документа.
Всего в документе 7 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС САТС "САМТ-Фонд"
| Действует с | 11.01.2013 |
|---|---|
| Марка ТС | КАМАЗ |
| Коммерческое наименование | С1530 (для 5308-А4); С1524 (для 5308-R4) |
| Тип ТС | 5308 |
| Модификации | 5308-А4, 5308-R4 |
| Категория ТС | N3 |
| Экологический класс | 4 |
| Код VIN | XTC530804???????? |
Сборочный завод | |
|---|---|
| Сборочный завод | 423827, Республика Татарстан, г. Набережные Челны, пр. Автозаводский, 2, Российская Федерация |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
Двигатель внутреннего сгорания | |
| ДВС | четырехтактный дизель |
Подвеска | |
| Подвеска передняя | зависимая, на полуэллиптических одноушковых рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости и резиновыми буферами ограничения хода, задние концы рессор на резинометаллических опорах |
| Подвеска задняя | зависимая, пневматическая, на двух пневморессорах, на продольных балках, с реактивными рычагами, с гидравлическими телескопическими амортизаторами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 9S1310ТО, с ручным управлением |
| Сцепление | ZF&SACHS, MFZ-430, фрикционное, сухое, однодисковое, диафрагменное, вытяжного типа, привод гидравлический с пневмоусилителем |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор", КТС 5038022 |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры по осям, с АБС; тормозные механизмы всех колес - дисковые |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | колесные тормозные механизмы задней оси, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
Дополнительные сведения | |
| Оборудование ТС | подогреватель двигателя |
