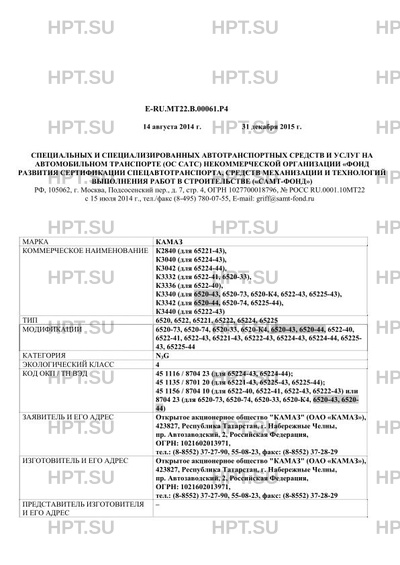

E-RU.МТ22.В.00061.Р4
Первая страница документа.
Всего в документе 16 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС САТС "САМТ-Фонд"
| Действует с | 14.08.2014 |
|---|---|
| Марка ТС | КАМАЗ |
| Коммерческое наименование | К2840 (для 65221-43), К3040 (для 65224-43), К3042 (для 65224-44), К3332 (для 65… |
| Тип ТС | 6520, 6522, 65221, 65222, 65224, 65225 |
| Модификации | 6520-73, 6520-74, 6520-33, 6520-К4, 6520-43, 6520-44, 6522-40, 6522-41, 6522-43… |
| Категория ТС | N3G |
| Экологический класс | 4 |
| Код VIN | XTC652??4???????? |
Заявитель | |
|---|---|
| Заявитель | Открытое акционерное общество "КАМАЗ" (ОАО "КАМАЗ"), 423827, Республика Татарстан, г. Набережные Челны, пр. Автозаводский, 2, Российская Федерация, ОГРН: 1021602013971, тел.: (8-8552) 37-27-90, 55-08-23, факс: (8-8552) 37-28-29 |
Представитель изготовителя | |
| Представитель изготовителя | 2 |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее продольное |
| Исполнение загрузочного пространства | металлическая самосвальная платформа с овальным основанием объемом 12 м3 или 16 м3 или прямоугольным основанием объемом 10 м3 , или 12 м3 , или 16 м3 , или 20 м3 , опрокидывающаяся назад или на три стороны, при помощи гидравлического механизма (для 6520-73, 6520-74, 6520-33, 6520-К4, 6520-43, 6520-44, 6522-40, 6522-41, 6522-43, 65222-43); металлическая самосвальная платформа объемом 24 м3 или 30 м3 , опрокидывающаяся на две боковые стороны при помощи гидравлических механизмов, с задними распашными воротами или без них (для 6520-73, 6520-74, 6520-К4, 6520-43, 6520-44); металлическая бортовая платформа (для 65224-43, 65224-44); седельно-сцепное устройство (для 65221-43, 65225-43, 65225-44) |
Двигатель внутреннего сгорания | |
| ДВС | четырехтактный дизель четырехтактный, газовый четырехтактный дизель |
Подвеска | |
| Подвеска передняя | зависимая, на двух полуэллиптических одноушковых рессорах, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости; задние концы рессор с резинометаллической опорой |
| Подвеска задняя | зависимая, балансирная, на двух полуэллиптических рессорах, c реактивными штангами, со стабилизаторами поперечной устойчивости; реактивные штанги с резинометаллическими шарнирами, концы рессор со скользящими опорами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 16S1820ТО или ZF 16S1821ТО (для 6520-73, 6520-33, 6520-К4, 6520-43, 6522-40, 6522-41, 6522-43, 65221-43, 65222-43, 65224-43, 65225-43); ZF 16S1822 с КОМ NMV221 (для 65224-44, 65225-44); ZF 16S2220ТО (для 6520-74, 6520-44, 65224-44, 65225-44); ZF 16S2221ТО (для 65225-44) |
| Сцепление | ZF&SACHS, MFZ-430, фрикционное, сухое, однодисковое, диафрагменное, вытяжного типа, привод гидравлический с пневмоусилителем с ручным управлением, делителем и демультипликатором |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор", RBL, С-700 VW 717-078 (117-078) или ZF 8098.956.148 (для всех мод. с кабиной с пневмоподвеской); RBL, С-700VW 717-110 или ZF 8098.965.187 (для 6520-73, 6520-74, 6520-33, 6520-К4, 6520-43, 6520-44 с кабиной без пневмоподвески); RBL, С-700VW 717-115 (717-115) (для 6522-40, 6522-41, 6522-43, 65224-43, 65224-44, 65225-43, 65225-44, 65221-43, 65222-43, 65222-44 с кабиной без пневмоподвески); ZF 8098.965.218 (для 6522-40, 6522-41, 6522-43, 65225-43, 65225-44 с кабиной без пневмоподвески); RBL, С-700VW 717-150 (117-150) (для 65221-43, 65222-43, 65224-43, 65224-44 с кабиной без пневмоподвески) |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры на переднюю ось и заднюю тележку, с АБС; тормозные механизмы всех колес - барабанные |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель, имеется интардер с коробкой передач ZF 16S1821ТО |
| Стояночный тормоз | колесные тормозные механизмы задней тележки, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
Дополнительные сведения | |
| Оборудование ТС | по заказу: подогреватель двигателя, коробка отбора мощности; съемный тент (для 65224-43, 65224-44 и 6520-73, 6520-74, 6520-К4, 6520-43, 6520-44 - с платформой с двухсторонней разгрузкой) |
