E-RU.МТ22.А.00468.Р1

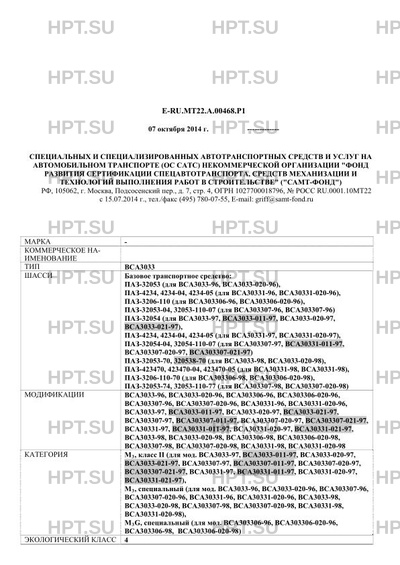

Первая страница документа.
Всего в документе 28 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- ОС САТС "САМТ-Фонд"
| Действует с | 10.07.2014 |
|---|---|
| Коммерческое наименование | ВСА3033 |
| Тип ТС | ВСА3033 |
| Базовое ТС / Шасси | Базовое транспортное средство: ПАЗ-32053 (для ВСА3033-96, ВСА3033-020-96), ПАЗ-… |
| Модификации | ВСА3033-96, ВСА3033-020-96, ВСА303306-96, ВСА303306-020-96, ВСА303307-96, ВСА30… |
| Категория ТС | М3, класс II (для мод. ВСА3033-97, ВСА3033-011-97, ВСА3033-020-97, ВСА3033-021-… |
| Экологический класс | 4 |
| Код VIN | с X89A?9???E?DJ2012 по X89A?9?????DJ2050 |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью «Торговый дом Ворсма» (ООО «Торговый дом Ворсма»), 606120, Нижегородская область, г. Ворсма, ул. Гагарина, д. 66, кв.1., Российская Федерация тел. (83171) 6-63-33, факс (83171) 6-57-00, ОГРН 1035200826209 |
Изготовитель | |
| Предприятие-изготовитель | Общество с ограниченной ответственностью «Торговый дом Ворсма» (ООО «Торговый дом Ворсма»), 606120, Нижегородская область, г. Ворсма, ул. Гагарина, д. 66, кв.1., Российская Федерация тел. (83171) 6-63-33, факс (83171) 6-57-00, ОГРН 1035200826209 |
Сборочный завод | |
| Сборочный завод | И ИХ АДРЕСА Общество с ограниченной ответственностью «Торговый дом Ворсма» (ООО «Торговый дом Ворсма»), 606108, Нижегородская обл., г. Павлово, ул. Суворова, д. 18, Российская Федерация Общество с ограниченной ответственностью «Научно-производственное объединение Автомедкомплекс» (ООО «НПО АМК»), 603147, г. Нижний Новгород, ул. Фучика, д. 100, Российская Федерация |
Характеристики автомобиля | |
| Схема компоновки ТС | вагонная |
| Расположение двигателя | переднее, продольное |
| Тип кузова/кол-во дверей | цельнометаллический, сварной, несущего типа, закрытый, одноэтажный, кабина водителя полузакрытого типа / 1 дверь кабины водителя по левому борту (для всех мод.); 1 служебная и 1 аварийная двери по правому борту, 1 служебная дверь в заднем борту, оснащенная подъемником (для мод. ВСА3033-96, ВСА303306-96, ВСА303307-96, ВСА3033-98, ВСА303306-98, ВСА303307-98, ВСА3033-97, ВСА3033-011-97, ВСА303307-97, ВСА303307-011-97); 1 служебная и 1 аварийная двери по правому борту, служебная дверь оснащена подъемником (для мод. ВСА3033-020-96, ВСА303306-020-96, ВСА303307-020-96, ВСА3033-020-98, ВСА303306-020-98, ВСА303307-020-98, ВСА3033-020-97, ВСА3033-021-97, ВСА303307-020-97, ВСА303307-021-97); 2 служебных двери по правому борту, 1 дверь в заднем борту, оснащенная подъемником (для мод. ВСА30331-96, ВСА30331-97, ВСА30331-011-97, ВСА30331-98); 2 служебных двери по правому борту, задняя оснащена подъемником (для мод. ВСА30331-020-96, ВСА30331-020-97, ВСА30331-021-97, ВСА30331-020-98) |
| Назначение | транспортных средств: для мод. ВСА3033-96, ВСА3033-020-96, ВСА303306-96, ВСА303306-020-96, ВСА303307-96, ВСА303307-020-96, ВСА30331-96, ВСА30331-020-96 - специальное транспортное средство для перевозки инвалидов в креслах-колясках и сопровождающих (не является транспортным средством общественного пользования - маршрутным транспортным средством); для мод. ВСА3033-97, ВСА3033-011-97, ВСА3033-020-97, ВСА3033-021-97, ВСА303307-97, ВСА303307-011-97, ВСА303307-020-97, ВСА303307-021-97, ВСА30331-97, ВСА30331-011-97, ВСА30331-020-97, ВСА30331-021-97 - автобус класса II для перевозки пассажиров, в т.ч. в креслах-колясках, является транспортным средством общественного пользования - маршрутным транспортным средством; для мод. ВСА3033-98, ВСА3033-020-98, ВСА303306-98, ВСА303306-020-98, ВСА303307-98, ВСА303307-020-98, ВСА30331-98, ВСА30331-020-98 - специальное транспортное средство для перевозки детей в т.ч. в креслах-колясках и сопровождающих (не является транспортным средством общественного пользования - маршрутным транспортным средством). |
| Кол-во мест для сидения (M2, M3, L) | (складные места) 4…19 + 1 4…14 + 1 17 + 1 17 (0…2) + 1 16…17 + 1 16…17 (0…3) + 1 18 + 1 (16 для детей + 2 сопровождаю- щих) 19 + 1 (17 для детей + 2 сопровож- дающих) 4…19 + 1 4…14 + 1 18 + 1 (16 для детей + 2 сопровождающих) 19 + 1 (17 для детей + 2 сопровож- дающих) 4…19 + 1 (складные места) 4…14 + 1 16 + 1 16 (0…2) + 1 15…16 + 1 15…16 (0…3) + 1 18 + 1 (16 для детей + 2 сопровождающих) 19 + 1 (17 для детей + 2 сопровождающих) (складные места) 4…21 + 1 5…21 + 1 18…24 + 1 18…24 (0…5) +1 23 + 1 23 (0…2) + 1 16…24 + 1 (14…22 для детей + 2 сопровождающих) 24 + 1 (22 для детей + 2 сопровож- дающих) |
| Пассажировместимость | при максимальной разрешенной массе 8…20 8…15 38…42 37…42 33…38 31…38 при максимальной разрешенной массе 19 20 8…20 8…15 19 20 8…20 при максимальной разрешенной массе 8…15 35…39 35…39 32…37 30…37 19 20 1 5 E-RU.MT22.А.00468.Р1 при максимальной разрешенной массе 9…22 9…22 45…51 45…50 44…49 44…48 17…25 25 |
Двигатель внутреннего сгорания | |
| ДВС | ЗМЗ, 52342.10 (маркировка 52342?), четырехтактный, с искровым зажиганием ЯМЗ, 5344 ЯМЗ, 5342 ММЗ, Д-245.9E4 Cummins, ISF 3.8 s4168, ISF 3.8 e4168 четырехтактный дизель |
Подвеска | |
| Подвеска задняя | зависимая, на двух продольных полуэллиптических рессорах, с корректирующими пружинами и гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости (для мод. ВСА303306-9?, ВСА303306- 020-9?) |
Трансмиссия | |
| Коробка передач | ГАЗ 3307 (3307- 17000010-11); ГАЗ, 3307 (3307- 17000010-20) ГАЗ 3309-…-70; СААЗ 3206; СААЗ 320670; СААЗ 136.M3; СААЗ 136.A2; ZF S5-42 ГАЗ 3309 (только для дв. ЯМЗ 5344); ZF S5-42; СААЗ 136.M3; СААЗ 136.М2; СААЗ 136.A2 СААЗ 136.M3; СААЗ 136.М2; ZF S5-42 с ручным управлением |
| Сцепление | ГАЗ ГАЗ или ZF, MF 362 ZF, MF 362 сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор", 64229-3400010-60 1 8 E-RU.MT22.А.00468.Р1 |
Тормозные системы | |
| Рабочий тормоз | пневматический пневмогидравлический двухконтурный привод с разделением на контуры по осям, с АБС; тормозные механизмы всех колес - барабанные |
| Стояночный тормоз | тормозные механизмы задних колес с приводом от пружинных энергоаккумуляторов трансмиссионный тормоз барабанного типа |
Дополнительные сведения | |
| Оборудование ТС | Для всех модификаций, кроме ВСА3033-98, ВСА3033-020-98, ВСА303306-98, ВСА303306-020-98, ВСА303307-98, ВСА303307-020-98, ВСА30331-98, ВСА30331-020- 98: места для установки огнетушителя и медицинской аптечки, подъемник для доступа и место для размещения инвалида в коляске. |
