E-RU.МТ22.А.00105.Р1

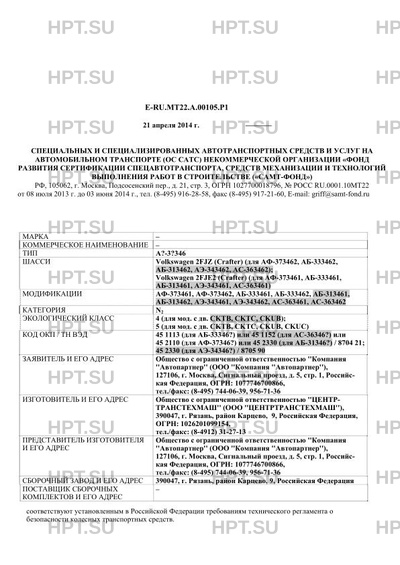

Первая страница документа.
Всего в документе 14 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС САТС "САМТ-Фонд"
| Действует с | 21.04.2014 |
|---|---|
| Коммерческое наименование | А?-3?346 |
| Тип ТС | А?-3?346 |
| Базовое ТС / Шасси | Volkswagen 2FJZ (Crafter) (для АФ-373462, АБ-333462, АБ-313462, АЭ-343462, АС-3… |
| Модификации | АФ-373461, АФ-373462, АБ-333461, АБ-333462, АБ-313461, АБ-313462, АЭ-343461, АЭ… |
| Категория ТС | N2 |
| Экологический класс | 4 (для мод. с дв. CKTB, CKTC, CKUB); 5 (для мод. с дв. CKTB, CKTC, CKUB, CKUC) |
| Код VIN | с X9H3?346?E?000017 по X9H3?346???000100 |
Представитель изготовителя | |
|---|---|
| Представитель изготовителя | Общество с ограниченной ответственностью "Компания "Автопартнер" (ООО "Компания "Автопартнер"), 127106, г. Москва, Сигнальный проезд, д. 5, стр. 1, Российская Федерация, ОГРН: 1077746700866, тел./факс: (8-495) 744-06-39, 956-71-36 |
Сборочный завод | |
| Сборочный завод | 390047, г. Рязань, район Карцево, 9, Российская Федерация |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 4х2 / задние |
| Исполнение загрузочного пространства | бортовая платформа с открывающимися боковыми и задним бортами, с грузоподъемным бортом или без него (для АБ- 33346?) или с краном-манипулятором (для АБ-31346?); кузов-фургон закрытого типа (промтоварный, изотермический, рефрижератор), с задней двустворчатой дверью и (или) боковыми дверьми или без них, с грузоподъемным бортом или без него (для АФ-37346?); платформа стационарная с выдвижными трапами или платформа подъемно-сдвижная при помощи гидравлического механизма (для АЭ-34346?); самосвальная платформа с трехсторонней разгрузкой при помощи гидравлического механизма (для АС-36346?) |
| Назначение | для перевозки грузов различного назначения, кроме опасных (для АБ-33346?); для перевозки продовольственных и промышленных грузов, скоропортящихся продуктов (для АФ- 37346?); для погрузки/разгрузки и транспортировки грузов, кроме опасных (для АБ-31346?); для транспортировки сыпучих и навалочных грузов (для АС-36346?); автоэвакуатор (для АЭ-34346?). Соответствие транспортных средств определенному экологическому классу определяется по коду производителя базового шасси - Pr. Code (см. таблицу ниже), который указывается на наклейке в сервисной книжке автомобиля, копия наклейки находится под панелью приборов, на внутренней поверхности крышки блока предохранителей или в дверном проеме со стороны водителя, в зоне петель двери. |
| Кабина | однорядная, двухдверная, одно-, двухили трехместная (для всех мод.) или двухрядная, трехили четырехдверная, шестиили семиместная (для АБ-31346?, АБ-33346?, АФ-37346?) |
Двигатель внутреннего сгорания | |
| ДВС | четырехтактный, с воспламенением от сжатия, с турбонаддувом - обозначение на блоке двигателя CKT CKU |
Подвеска | |
| Подвеска передняя | независимая, на треугольных рычагах, с однолистовой поперечной рессорой, с амортизаторами двухстороннего действия, со стабилизатором поперечной устойчивости |
| Подвеска задняя | зависимая, на продольных многолистовых рессорах, со стабилизатором попе-речной устойчивости |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | HM6C B001 HM6C B002 HM6C B003 HM6C B004 HM6C B005 HM6C B006 HM6B 7011 HM6B 7004 HM6B 7003 HM6B 7002 HM6B 7001 HM6B 7010 HM6B 7009 HS6B 8005 HS6B 8004 HS6B 8001 HS6B 8002 |
| Сцепление | фрикционное, сухое, однодисковое, с гидравлическим приводом полностью синхронизированная с ручным управлением TSG360/480 |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "шестерня - рейка", LZS 054 |
Тормозные системы | |
| Рабочий тормоз | гидравлический двухконтурный привод с диагональным разделением на контуры, с усилителем, с ABS; с электронным распределением тормозного усилия (EBV), ассистент трогания с места на подъемах (AAS), система корректировки распределения тормозного усилия в зависимости от различных факторов, влияющих на движение автомобиля (LAC), система корректировки передачи момента двигателя и тормозного усилия на колеса при поперечном ускорении (ROM), система корректировки тормозного усилия и растормаживания отдельных колес при прохождении поворотов (СВС), система торможения двигателем (MSR), функция симуляции механической блокировки дифференциала с целью повышения стабильности (устойчивости) движения автомобиля (ETS), тормозные механизмы всех колес - дисковые |
| Запасной тормоз | каждый контур рабочей тормозной системы |
| Стояночный тормоз | механический (тросовый) привод тормозных механизмов задних колес |
Дополнительные сведения | |
| Оборудование ТС | тент, каркас тента, ворота (для АБ-33346?); внутреннее освещение кузова, холодильное оборудование (хладагент R134A), ступенька и поручень, фиксирующие элементы для удержания груза (для АФ-37346?); тент, упор (для АС-36346?); два противооткатных устройства и две проушины для крепления эвакуируемого автомобиля, проблесковый маячок оранжевого цвета, фара освещения рабочей зоны (для АЭ-34346?) |
