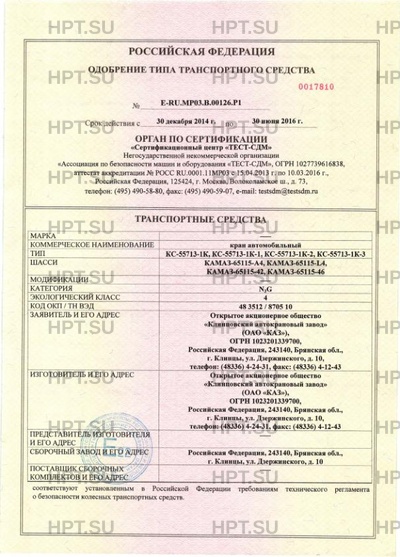

E-RU.МР03.В.00126.Р1
Первая страница документа.
Всего в документе 10 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 30.12.2014 |
|---|---|
| Коммерческое наименование | кран автомобильный |
| Тип ТС | КС-55713-1К, КС-55713-1К-1, КС-55713-1К-2, КС-55713-1К-3 |
| Базовое ТС / Шасси | КАМАЗ-65115-А4, КАМАЗ-65115-L4, КАМАЗ-65115-42, КАМАЗ-65115-46 |
| Категория ТС | N3G |
| Экологический класс | 4 |
| Код VIN | X89557131??AH5??? |
Сборочный завод | |
|---|---|
| Сборочный завод | Российская Федерация, 243140, Брянская обл., г. Клинцы, ул. Дзержинского, д. 10 |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 6 х 4 / задней тележки |
| Исполнение загрузочного пространства | крановое оборудование в составе: дополнительной рамы с гидравлическими опорами; поворотной платформы с кабиной управления и грузовой лебедкой; секционной телескопической стрелы с грузовым канатом, крюковой подвеской и гуськом (опция); гидромеханической трансмиссии привода кранового оборудования; электрооборудования и приборов безопасности |
| Кабина | цельнометаллическая, двухдверная, двухместная, откидывающаяся вперед для ТС КС-55713-1К КС-55713-1К-1 КС-55713-1К-2 КС-55713-1К-3 |
Двигатель внутреннего сгорания | |
| ДВС | Cummins, ISB6.7e4 300; Cummins, ISB6.7 300; КАМАЗ, 740.622-280; КАМАЗ, 740.662-300; четырехтактный, дизельный, с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами, с резиновыми буферами, со стабилизатором поперечной устойчивости |
| Подвеска задняя | зависимая, рессорно-балансирная, с реактивными штангами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | КАМАЗ, 154; ZF 9S1310TO; с ручным управлением |
| Сцепление | ZF&SACHS/DÖNMEZ/Changchun Yidong Clutch, MFZ-430; фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем КАМАЗ, 4310-3400020(-01, -03), типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная с разделением контуров на переднюю ось и заднюю тележку, с АБС, тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый из контуров рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | тормозные механизмы колес задней тележки, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
