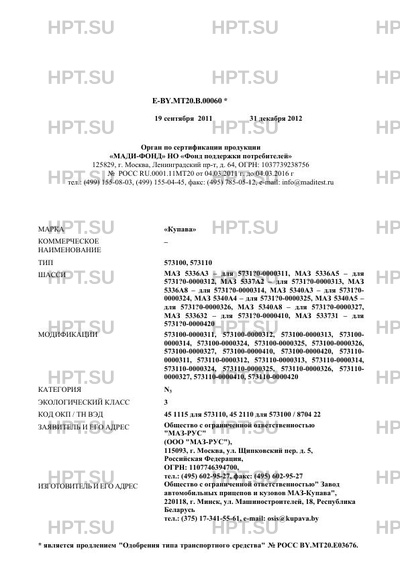

E-BY.МТ20.В.00060
Первая страница документа.
Всего в документе 11 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- не указано

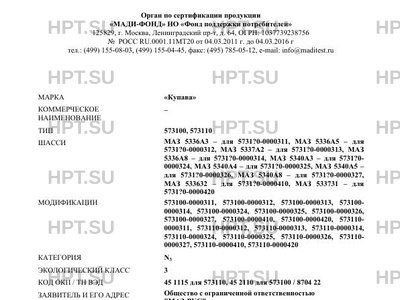

| Марка ТС | «Купава» |
|---|---|
| Коммерческое наименование | . Тип ТС: 573100, 573110 |
| Тип ТС | 573100, 573110 573100 573110 |
| Базовое ТС / Шасси | МАЗ 5336А3 - для 5731?0-0000311, МАЗ 5336А5 - для 5731?0-0000312, МАЗ 5337А2 - … |
| Модификации | 573100-0000311, 573100-0000312, 573100-0000313, 573100- 0000314, 573100-0000324… |
| Категория ТС | N3 |
| Экологический класс | 3 |
| Код VIN | коды VIN, Y 3 H 5 7 3 1 ? 0 ? ? ? ? ? ? ? ? |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью "МАЗ-РУС" (ООО "МАЗ-РУС"), 115093, г. Москва, ул. Щипковский пер. д. 5, Российская Федерация, ОГРН: 1107746394700, тел.: (495) 602-95-27, факс: (495) 602-95-27 |
Представитель изготовителя | |
| Представитель изготовителя | Общество с ограниченной ответственностью "МАЗ-РУС" (ООО "МАЗ-РУС"), г. Москва, ул. Щипковский пер. д. 5, Российская Федерация, ОГРН: 1107746394700, тел.: (495) 602-95-27, факс: (495) 602-95-27 |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее продольное |
| Исполнение загрузочного пространства | изотермический фургон «Купава» с холодильной установкой или без фургон общего назначения |
Двигатель внутреннего сгорания | |
| ДВС | четырёхтактный дизель с турбонаддувом DEUTZ BF4M1013FC Code 140G/2 DEUTZ BF6M1013FC Code CE180F1 DEUTZ TCD 2013 L04 4V Code C4SF158 четырёхтактный дизель с турбонаддувом ЯМЗ-6582.10 ЯМЗ-6581.10 четырёхтактный дизель с турбонаддувом ЯМЗ-6563.10 ЯМЗ-6562.10 ЯМЗ-6561.10 четырёхтактный дизель с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости или без него |
| Подвеска задняя | зависимая, рессорная со стабилизатором поперечной устойчивости или без него или пневматическая с гидравлическими амортизаторами телескопического типа, со стабилизатором поперечной устойчивости или без него (для 5336??, 5340??) |
Трансмиссия | |
| Трансмиссия | механическая MFZ, 395 ЯМЗ, 182; MFZ, 430 ЯМЗ, 183; MFZ, 430 ЯМЗ, 184; MFZ, 430 |
| Коробка передач | механическая, с ручным управлением ZF6S850 - для мод. 5731?0-0000355/420 ZF9S75, ZF9S109 - для мод. 5731?0-0000355/410 ЯМЗ-236П, ЯМЗ-2361, ЯМЗ-336, F6J95TB - для мод. 5731?0-0000313 ЯМЗ-238А, ЯМЗ-238М, ЯМЗ-2381, ZF8S1350, ЯМЗ- 239, МАЗ-543205, МЗКТ-65151, 9JS180A, 9JS180TA, 9JS150F, ZF9S1310TO, ZF9S1315TO, 9JS135A, 9JS135TA - для мод. 5731?0-0000311/12/24/25/26 ЯМЗ-239, МАЗ-543205, МЗКТ-65151, 9JS180A, 9JS180TA, 9JS150F, ZF9S1310TO, ZF9S1315TO, 9JS135A, 9JS135TA, ZF16S1650, 16JS200A, 16JS200TA, 16JS240TA - для мод. 5731?0-0000314/27 12JS200A, 12JS200TA - для мод. 5731?0-0000312/14/26/27 Для коробки передач: ZF9S75 ZF9S109 МАЗ-543205 |
| Сцепление | сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем «винт - шариковая гайка - рейка - сектор», МАЗ, 64221-3400010, 64221-3400010-10, 64229-3400010-01, ШНКФ 453461.700 |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с раздельным приводом к тормозным механизмам колес передней оси и задней тележки, тормозные механизмы всех колес - барабанные, с АБС |
| Запасной тормоз | стояночная тормозная система газодинамическое торможение двигателя заслонкой установленной в выпускной системе - - усилитель(маркировка) |
| Стояночный тормоз | тормозные механизмы задней тележки с приводом от пружинных энергоаккумуляторов - для всех |
Дополнительные сведения | |
| Оборудование ТС | автономный отопитель кабины, предпусковой подогреватель двигателя, кондиционер (хладагент R134а), центральный редуктор отбора мощности; коробка отбора мощности, лебедка, холодильная установка для мод. 573100, грузоподъемный гидроборт. |
