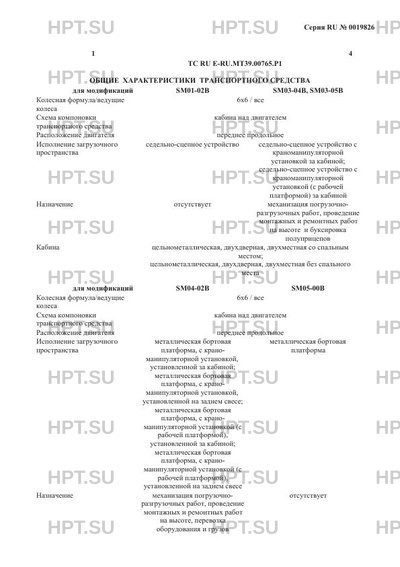

ТС RU E-RU.МТ39.00765.Р1
Первая страница документа.
Всего в документе 10 страниц.
Документ не полный!
Титульный лист -
нет
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
- Выдано:
- ОС ЦС
| Действует с | 27.04.2021 |
|---|---|
| Коммерческое наименование | Седельный тягач, Седельный тягач с КМУ, Автомобиль бортовой с КМУ, Автомобиль б… |
| Тип ТС | SM01 |
| Базовое ТС / Шасси | Урал 4320 / Урал 4320 |
| Модификации | SM01-02B, SM03-04B, SM04-02B, SM05-00B, SM06-02B, SM07-02B, SM08-02B, SM09-02B,… |
| Категория ТС | N3, N3G |
| Экологический класс | 5 |
| Код VIN | с X89SM0?0??BGN5004 по X89SM0?0??BGN5100 |
Сборочный завод | |
|---|---|
| Сборочный завод | 456510, Челябинская область, Сосновский район, Сельское поселение Краснопольское, элемент планировочной структуры Краснопольская территория, 9, Российская Федерация |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 6x6 / все |
| Исполнение загрузочного пространства | седельно-сцепное устройство седельно-сцепное устройство с краноманипуляторной установкой за кабиной; седельно-сцепное устройство с краноманипуляторной установкой (с рабочей платформой) за кабиной металлическая бортовая платформа, с краноманипуляторной установкой, установленной за кабиной; металлическая бортовая платформа, с краноманипуляторной установкой, установленной на заднем свесе; металлическая бортовая платформа, с краноманипуляторной установкой (с рабочей платформой), установленной за кабиной; металлическая бортовая платформа, с краноманипуляторной установкой (с рабочей платформой), установленной на заднем свесе металлическая бортовая платформа платформа с поворотным коником, с устройством защиты кабины платформа с поворотным коником, с устройством защиты кабины, с краноманипуляторной установкой (КМУ), установленной за кабиной; платформа с поворотным коником, с устройством защиты кабины, с гидроманипулятором (ГМ), установленным за кабиной сортиментовозная платформа с кониками, с устройством защиты кабины сортиментовозная платформа с кониками, с устройством защиты кабины, с краноманипуляторной установкой (КМУ), установленной за кабиной; сортиментовозная платформа с кониками, с устройством защиты кабины, с краноманипуляторной установкой (КМУ), установленной на заднем свесе; сортиментовозная платформа с кониками, с устройством защиты кабины, с гидроманипулятором (ГМ), установленным за кабиной; сортиментовозная платформа с кониками, с устройством защиты кабины, с гидроманипулятором (ГМ), установленным на заднем свесе платформа с устройством защиты кабины, с одним коником |
| Назначение | отсутствует механизация погрузочноразгрузочных работ, проведение монтажных и ремонтных работ на высоте и буксировка полуприцепов механизация погрузочноразгрузочных работ, проведение монтажных и ремонтных работ на высоте, перевозка оборудования и грузов отсутствует перевозка леса в сортиментах или хлыстах в составе автопоезда с прицепом роспуском перевозка леса в сортиментах или хлыстах в составе автопоезда с прицепом роспуском, а также механизация погрузочноразгрузочных работ перевозка леса в сортиментах и других пиломатериалов перевозка леса в сортиментах и других пиломатериалов, а также механизация погрузочноразгрузочных работ перевозка различных видов труб |
| Кабина | цельнометаллическая, двухдверная, двухместная со спальным местом; цельнометаллическая, двухдверная, двухместная без спального места |
Двигатель внутреннего сгорания | |
| ДВС | ЯМЗ-53653 и его комплектации ЯМЗ-53623 и его комплектации ЯМЗ-53613 и его комплектации ЯМЗ-53603 и его комплектации четырехтактный, с воспламенением от сжатия |
| Кол-во и расположение цилиндров | 6, рядное |
| Рабочий объем цлиндров | 6650 |
| Степень сжатия | 16.9…18.1 |
| Максимальная мощность | 175 (2275… 2325) 200.7 (2275… 2325) 228 (2275… 2325) 241 (2275… 2325) |
| Максимальный момент | 1044 (1300… 1600) 1161 (1300… 1600) 1221 (1300… 1600) 1270 (1300… 1600) |
| Топливо | дизельное топливо |
| Система питания | впрыск топлива под давлением |
| Система выпуска | один глушитель; система нейтрализации отработавших газов |
Подвеска | |
| Подвеска передняя | зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
| Подвеска задняя | зависимая, балансирная с реактивными штангами, на двух продольных полуэллиптических рессорах |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | Fast Gear, 9JS135ТА ZF, 9S1310 ТО или ZF, 9S1315 ТО с ручным управлением ЯМЗ, 1909 ЯМЗ, 0905 или ЯМЗ, 1105 с ручным управлением ЯМЗ, 1205 Fast Gear, 6JS125ТА с ручным управлением |
| Сцепление | ЯМЗ-182-76 или ЯМЗ-183-76 или ZF SACHS MFZ 430 или Hammer, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт-шариковая гайка-рейка-сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры переднего моста и задней тележки, с АБС, тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель, с заслонкой в системе выпуска отработавших газов с пневматическим приводом |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней оси |
Дополнительные сведения | |
| Оборудование ТС | централизованная система регулирования давления воздуха в шинах, устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), устройство вызова экстренных оперативных служб с автоматическим срабатыванием при опрокидывании, дневные ходовые огни (для транспортных средств соответствующих требованиям Правил ООН № 48-04) по заказу: коробки отбора мощности, предпусковой подогреватель двигателя, лебедка, держатель запасного колеса, аппаратура спутниковой навигации, тахограф централизованная система регулирования давления воздуха в шинах, устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), устройство вызова экстренных оперативных служб с автоматическим срабатыванием при опрокидывании, дневные ходовые огни (для транспортных средств соответствующих требованиям Правил ООН № 48-04) по заказу: коробки отбора мощности, предпусковой подогреватель двигателя, лебедка, держатель запасного колеса, аппаратура спутниковой навигации, тахограф, каркас тента, тент централизованная система регулирования давления воздуха в шинах, устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), устройство вызова экстренных оперативных служб с автоматическим срабатыванием при опрокидывании, дневные ходовые огни (для транспортных средств соответствующих требованиям Правил ООН № 48-04), один маяк автожелтого цвета по заказу: коробки отбора мощности, предпусковой подогреватель двигателя, лебедка, держатель запасного колеса, аппаратура спутниковой навигации, тахограф |
