ТС RU E-RU.МТ39.00490
Первая страница документа.
Всего в документе 8 страниц.
Документ не полный!
Титульный лист -
нет
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС ЦС
| Действует с | 13.06.2018 |
|---|---|
| Срок действия | 12.06.2021 |
| Марка ТС | УЗСТ |
| Коммерческое наименование | Автоцистерна ассенизационная (МВ); Автотопливозаправщик (АТЗ); Автоцистерна (АЦ… |
| Тип ТС | Транспортные средства 6619-61, 6619А-23, 6620-31, 6621-44, 6621-45 изготавливаю… |
| Базовое ТС / Шасси | мод. 6520-53, 6520-54, 65222-53, 65222-54; Cummins, 300708-А - для ТС на шасси … |
| Категория ТС | N3G |
| Экологический класс | 5 |
| Код VIN | X89?6?????0DM7??? |
Сборочный завод | |
|---|---|
| Сборочный завод | 456300, Российская Федерация, Челябинская область, г. Миасс, Динамовское шоссе, 2 |
Характеристики автомобиля | |

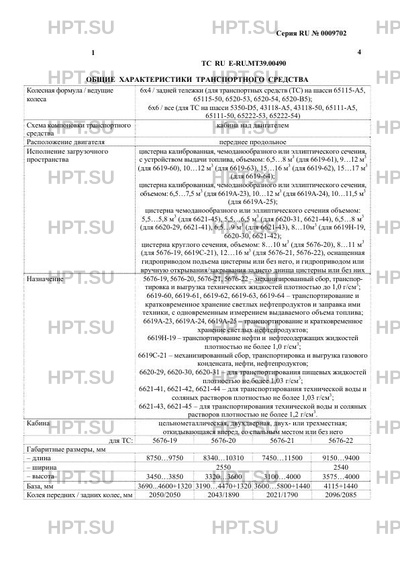

| Колесная формула/ведущие колёса | 6х4 / задней тележки (для транспортных средств (ТС) на |

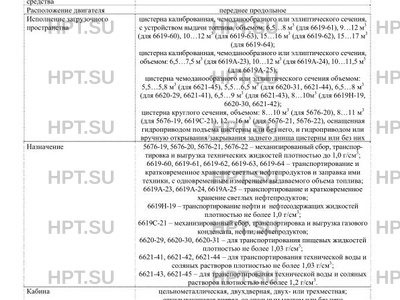

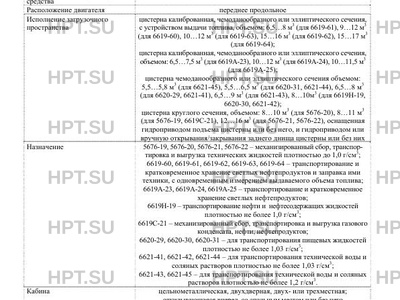

| Исполнение загрузочного пространства | цистерна калиброванная, чемоданообразного или эллиптического сечения, с устройством выдачи топлива, объемом: 6,5…8 м3 (для 6619-61), 9…12 м3 (для 6619-60), 10…12 м3 (для 6619-63), 15…16 м3 (для 6619-62), 15…17 м3 (для 6619-64); цистерна калиброванная, чемоданообразного или эллиптического сечения, объемом: 6,5…7,5 м3 (для 6619А-23), 10…12 м3 (для 6619А-24), 10…11,5 м3 (для 6619А-25); цистерна чемоданообразного или эллиптического сечения объемом: 5,5…5,8 м3 (для 6621-45), 5,5…6,5 м3 (для 6620-31, 6621-44), 6,5…8 м3 (для 6620-29, 6621-41), 6,5…9 м3 (для 6621-43), 8…10м3 (для 6619Н-19, 6620-30, 6621-42); цистерна круглого сечения, объемом: 8…10 м3 (для 5676-20), 8…11 м3 (для 5676-19, 6619С-21), 12…16 м3 (для 5676-21, 5676-22), оснащенная гидроприводом подъема цистерны или без него, и гидроприводом или вручную открывания/закрывания заднего днища цистерны или без них |
| Назначение | 5676-19, 5676-20, 5676-21, 5676-22 - механизированный сбор, транспортировка и выгрузка технических жидкостей плотностью до 1,0 г/см3; 6619-60, 6619-61, 6619-62, 6619-63, 6619-64 - транспортирование и кратковременное хранение светлых нефтепродуктов и заправка ими техники, с одновременным измерением выдаваемого объема топлива; 6619А-23, 6619А-24, 6619А-25 - транспортирование и кратковременное хранение светлых нефтепродуктов; 6619Н-19 - транспортирование нефти и нефтесодержащих жидкостей плотностью не более 1,0 г/см3; 6619С-21 - механизированный сбор, транспортировка и выгрузка газового конденсата, нефти, нефтепродуктов; 6620-29, 6620-30, 6620-31 - для транспортирования пищевых жидкостей плотностью не более 1,03 г/см3; 6621-41, 6621-42, 6621-44 - для транспортирования технической воды и соляных растворов плотностью не более 1,03 г/см3; 6621-43, 6621-45 - для транспортирования технической воды и соляных растворов плотностью не более 1,2 г/см3 . |
| Кабина | цельнометаллическая, двухдверная, двухили трехместная; откидывающаяся вперед, со спальным местом или без него для ТС: 5676-19 5676-20 5676-21 5676-22 |
Двигатель внутреннего сгорания | |
| ДВС | Cummins ISB6.7E5300 Cummins, ISB6.7Е5285 КАМАЗ, 740.705-300 четырехтактный дизель КАМАЗ, 740.735-400 КАМАЗ, 740.745-420 Cummins, ISL400 50 четырехтактный дизель |
Подвеска | |
| Подвеска передняя | зависимая, на двух полуэллиптических рессорах, с гидравлическими амортизаторами со стабилизатором поперечной устойчивости и без него (для ТС на шасси 43118-А5, 43118-50) или без стабилизатора поперечной устойчивости (для ТС на шасси 5350-D5); зависимая, на двух полуэллиптических или параболических рессорах, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости (для ТС на шасси 65111-А5, 65111-50, 65115-А5, 65115-50) или без него (для ТС на шасси 65115-А5, 65115-50); зависимая, рессорная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости (для ТС на |
| Подвеска задняя | балансирная, на двух полуэллиптических рессорах, с реактивными штангами, без стабилизатора поперечной устойчивости (для ТС на шасси 43118-А5, 43118-50, 5350-D5) или пневматическая, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости заднего моста (для ТС на шасси 5350-D5); зависимая, балансирная, на двух полуэллиптических рессорах (для ТС на |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 9S1310ТО - для ТС на шасси 43118-А5, 43118-50, 5350-D5; КАМАЗ-154 - для ТС на шасси 43118-50; КАМАЗ-154, ZF 9S1310ТО, ZF 9S1315ТО - для ТС на шасси 65111-А5, 65115-А5, 65111-50, 65115-50; КАМАЗ-144 - для ТС на шасси 65111-А5, 65111-50, 65115-50; ZF 16S1820TO - для ТС на шасси 6520-В5, 6520-53, 6520-54, 65222-53, 65222-54; ZF 16S1821TO - для ТС на шасси 6520-В5, 6520-53, 6520-54; ZF 16S1822TO - для ТС на шасси 65222-53, 65222-54; ZF 16S2220TO - для ТС на шасси 6520-54, 65222-53, 65222-54 с ручным управлением |
| Сцепление | ZF&SACHS или Changchun Yidong Clutch или DÖNMEZ; MFZ-430, сухое, однодисковое - для ТС на шасси 65111-А5, 65111-50, 65115-А5, 65115-50, 6520-В5, 6520-53, 6520-54, 65222-53, 65222-54; ZF&SACHS или DONMEZ или Сhangchun Yidong Clutch или Prawolf (Huzhou) Clutch Co., Ltd.или ООО "Ледов-РАМ", сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор" 11 |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры на переднюю ось и заднюю тележку, с АБС; тормозные механизмы всех колес - барабанные |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель, интардер (для ТС с коробкой передач ZF 16S1821TO) |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней тележки |
Дополнительные сведения | |
| Оборудование ТС | устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), устройство вызова экстренных оперативных служб с функцией автоматического срабатывания при опрокидывании; по заказу: предпусковой подогреватель двигателя, лебедка, тахограф, кондиционер (хладагент R 134a), аппаратура спутниковой навигации для 6619-60, 6619-61, 6619-62, 6619-63, 6619-64, 6619А-23, 6619А-24, 6619А-25, 6619Н-19, 6619С-21 цепь заземления, один или два проблесковых маячка оранжевого цвета для 5676-19, 5676-20, 5676-21, 5676-22 один или два проблесковых маячка оранжевого цвета |
