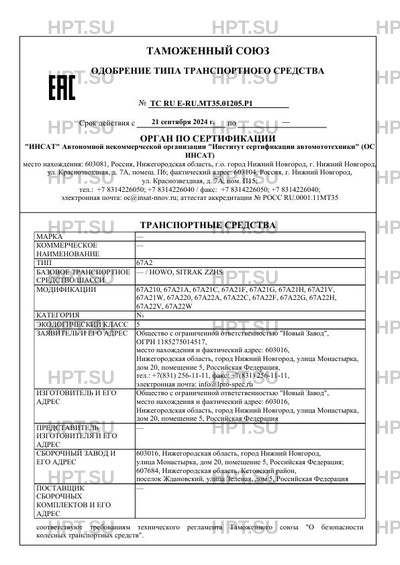

ТС RU E-RU.МТ35.01205.Р1
Первая страница документа.
Всего в документе 50 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
есть
- Выдано:

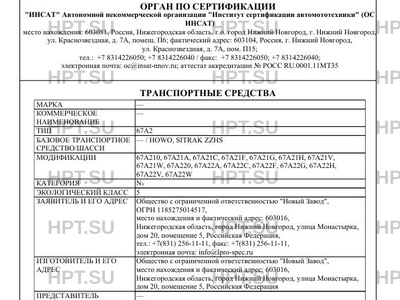

- ОС ИНСАТ
| Действует с | 21.09.2024 |
|---|---|
| Коммерческое наименование | T5G применяется к базовым шасси марки HOWO модификаций ZZ1167H??1GE1, ZZ1167K??… |
| Тип ТС | 67A2 |
| Базовое ТС / Шасси | HOWO, SITRAK ZZHS (марка) Шасси (модификация) Модификации HOWO ZZ1167H??1GE1, Z… |
| Модификации | 67A210, 67A21А, 67A21С, 67A21F, 67A21G, 67A21Н, 67A21V, 67A21W, 67A220, 67A22А,… |
| Категория ТС | N3 |
| Экологический класс | 5 |
Характеристики автомобиля | |
|---|---|
| Колесная формула/ведущие колёса | 4x2 / задние |

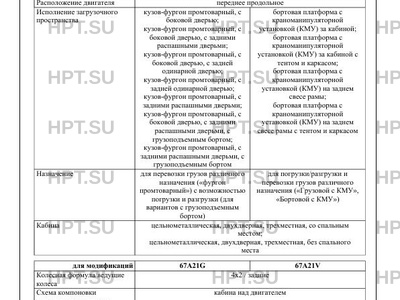

| Исполнение загрузочного пространства | кузов-фургон промтоварный, с боковой дверью; кузов-фургон промтоварный, с боковой дверью, с задними распашными дверьми; кузов-фургон промтоварный, с боковой дверью, с задней одинарной дверью; кузов-фургон промтоварный, с задней одинарной дверью; кузов-фургон промтоварный, с задними распашными дверьми; кузов-фургон промтоварный, с боковой дверью, с задними распашными дверьми, с грузоподъемным бортом; кузов-фургон промтоварный, с задними распашными дверьми, с грузоподъемным бортом бортовая платформа с краноманипуляторной установкой (КМУ) за кабиной; бортовая платформа с краноманипуляторной установкой (КМУ) за кабиной с тентом и каркасом; бортовая платформа с краноманипуляторной установкой (КМУ) на заднем свесе рамы; бортовая платформа с краноманипуляторной установкой (КМУ) на заднем свесе рамы с тентом и каркасом металлическая ломаная платформа с каркасом и тентом; металлическая ломаная платформа; металлическая ломаная платформа с каркасом и тентом, с краноманипуляторной кузов-бункер с задней загрузкой установкой (КМУ) за кабиной; металлическая ломаная платформа с краноманипуляторной установкой (КМУ) за кабиной; сдвижная платформа, с каркасом и тентом; сдвижная платформа; сдвижная платформа, с каркасом и тентом, с краноманипуляторной установкой (КМУ) за кабиной; сдвижная платформа, с краноманипуляторной установкой (КМУ) за кабиной; сдвижная платформа, с каркасом и тентом с механизмом частичной погрузки (МЧП) в задней части ТС; сдвижная платформа с механизмом частичной погрузки (МЧП) в задней части ТС; сдвижная платформа, с каркасом и тентом, с краноманипуляторной установкой (КМУ) за кабиной, с механизмом частичной погрузки (МЧП) в задней части ТС; сдвижная платформа, с краноманипуляторной установкой (КМУ) за кабиной с механизмом частичной погрузки в задней части ТС; двухуровневая платформа платформа с механизмом портального типа; платформа с механизмом портального типа, с фиксирующимися устройствами для крепления контейнеров; платформа с механизмом крюкового типа, с фиксирующимися устройствами для крепления контейнеров; платформа с механизмом крюкового типа кузов-фургон изотермический, с задними распашными дверьми; кузов-фургон изотермический, с боковой дверью, с задней одинарной дверью; кузов-фургон изотермический, с боковой дверью, с задними распашными дверьми; кузов-фургон изотермический, с грузоподъемным бортом, с боковой дверью, с задними распашными дверьми; кузов-фургон изотермический, с грузоподъемным бортом, с задними распашными дверьми; кузов-фургон изотермический, с грузоподъемным бортом, с боковой дверью, с задней одинарной дверью кузов-фургон рефрижератор, с боковой дверью, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с открытая платформа с гидравлическим подъемником боковой дверью, с задней одинарной дверью, с холодильной установкой; кузов-фургон рефрижератор, с грузоподъемным бортом, с боковой дверью, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с грузоподъемным бортом, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с грузоподъемным бортом, с боковой дверью, с задней одинарной дверью, с холодильной установкой бортовая платформа; бортовая платформа с тентом и каркасом; бортовая платформа с тентом и каркасом, с задними распашными воротами; бортовая платформа с тентом и каркасом, с задними распашными воротами, с грузоподъемным бортом; бортовая платформа с тентом и каркасом, с грузоподъемным бортом кузов-фургон промтоварный, с боковой дверью; кузов-фургон промтоварный, с боковой дверью, с задними распашными дверьми; кузов-фургон промтоварный, с боковой дверью, с задней одинарной дверью; кузов-фургон промтоварный, с задней одинарной дверью; кузов-фургон промтоварный, с задними распашными дверьми; кузов-фургон промтоварный, с боковой дверью, с задними распашными дверьми, с грузоподъемным бортом; кузов-фургон промтоварный, с задними распашными дверьми, с грузоподъемным бортом бортовая платформа с краноманипуляторной установкой (КМУ) за кабиной; бортовая платформа с краноманипуляторной установкой (КМУ) за кабиной с тентом и каркасом; бортовая платформа с краноманипуляторной установкой (КМУ) на заднем свесе рамы; бортовая платформа с краноманипуляторной установкой (КМУ) на заднем свесе рамы с тентом и каркасом металлическая ломаная платформа с каркасом и тентом; металлическая ломаная платформа; металлическая ломаная платформа с каркасом и тентом, с краноманипуляторной установкой (КМУ) за кабиной; металлическая ломаная платформа с краноманипуляторной установкой (КМУ) за кабиной; сдвижная платформа, с каркасом и тентом; сдвижная платформа; сдвижная платформа, с каркасом и тентом, с краноманипуляторной установкой (КМУ) за кабиной; сдвижная платформа, с краноманипуляторной установкой (КМУ) за кабиной; сдвижная платформа, с каркасом и тентом с механизмом частичной погрузки (МЧП) в задней части ТС; сдвижная платформа с механизмом частичной погрузки (МЧП) в задней части ТС; сдвижная платформа, с каркасом и тентом, с краноманипуляторной установкой (КМУ) за кабиной, с механизмом частичной погрузки (МЧП) в задней части ТС; сдвижная платформа, с краноманипуляторной установкой (КМУ) за кабиной с механизмом частичной погрузки в задней части ТС; двухуровневая платформа кузов-бункер с задней загрузкой платформа с механизмом портального типа; платформа с механизмом портального типа, с фиксирующимися устройствами для крепления контейнеров; платформа с механизмом крюкового типа, с фиксирующимися устройствами для крепления контейнеров; платформа с механизмом крюкового типа кузов-фургон изотермический, с задними распашными дверьми; кузов-фургон изотермический, с боковой дверью, с задней одинарной дверью; кузов-фургон изотермический, с боковой дверью, с задними распашными дверьми; кузов-фургон изотермический, с грузоподъемным бортом, с боковой дверью, с задними распашными дверьми; кузов-фургон изотермический, с грузоподъемным бортом, с задними распашными дверьми; кузов-фургон изотермический, с грузоподъемным бортом, с боковой дверью, с задней одинарной дверью кузов-фургон рефрижератор, с боковой дверью, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с боковой дверью, с задней одинарной дверью, с холодильной установкой; кузов-фургон рефрижератор, с грузоподъемным бортом, с боковой дверью, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с грузоподъемным бортом, с задними распашными дверьми, с холодильной установкой; кузов-фургон рефрижератор, с грузоподъемным бортом, с боковой дверью, с задней одинарной дверью, с холодильной установкой открытая платформа с гидравлическим подъемником бортовая платформа; бортовая платформа с тентом и каркасом; бортовая платформа с тентом и каркасом, с задними распашными воротами; бортовая платформа с тентом и каркасом, с задними распашными воротами, с грузоподъемным бортом; бортовая платформа с тентом и каркасом, с грузоподъемным бортом |
| Назначение | транспортных средств модификаций 67A210, 67A21С, 67A220, 67A22С в варианте исполнения "без грузоподъемного борта"-перевозка грузов различного назначения. для перевозки грузов различного назначения ("фургон промтоварный") с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом) для погрузки/разгрузки и перевозки грузов различного назначения ("Грузовой с КМУ", "Бортовой с КМУ") для погрузки/разгрузки (для мод. с краноманипуляторной установкой) и перевозки транспортных средств к месту ремонта или стоянки ("Эвакуатор с КМУ", "Эвакуатор", "Сдвижной эвакуатор", "Сдвижной эвакуатор с КМУ/МЧП", "Автовоз", "двухуровневый автовоз") для перевозки твердых бытовых отходов (мусоровоз) для перевозки сменных кузовов различного назначения и транспортировки твердых бытовых отходов в сменных кузовах ("Мультилифт", "Крюковой погрузчик") для перевозки продуктов питания в охлажденном виде (изотермический автофургон) с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом) для перевозки продуктов питания в замороженном виде (рефрижератор), с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом); для перевозки мороженого (фургон-мороженица) для подъема людей, инструмента и материалов на высоту при выполнении строительномонтажных и других видов работ на высоте ("Автогидроподъемник") для перевозки грузов различного назначения ("Грузовой", "Бортовой", "Евро-платформа"), с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом) для перевозки грузов различного назначения ("фургон промтоварный") с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом) для погрузки/разгрузки и перевозки грузов различного назначения ("Грузовой с КМУ", "Бортовой с КМУ") для погрузки/разгрузки (для мод. с краноманипуляторной установкой) и перевозки транспортных средств к месту ремонта или стоянки ("Эвакуатор с КМУ", "Эвакуатор", "Сдвижной эвакуатор", "Сдвижной эвакуатор с КМУ/МЧП", "Автовоз", "двухуровневый автовоз") для перевозки твердых бытовых для перевозки сменных кузовов отходов (мусоровоз) различного назначения и транспортировки твердых бытовых отходов в сменных кузовах ("Мультилифт", "Крюковой погрузчик") для перевозки продуктов питания в охлажденном виде (изотермический автофургон) с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом) для перевозки продуктов питания в замороженном виде (рефрижератор), с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом); для перевозки мороженого (фургон-мороженица) для подъема людей, инструмента и материалов на высоту при выполнении строительномонтажных и других видов работ на высоте ("Автогидроподъемник") для перевозки грузов различного назначения ("Грузовой", "Бортовой", "Евро-платформа"), с возможностью погрузки и разгрузки (для вариантов с грузоподъемным бортом) |
| Кабина | цельнометаллическая, двухдверная, трехместная, со спальным местом; цельнометаллическая, двухдверная, трехместная, без спального места вухдверная, трехместная, со спальным местом; вухдверная, трехместная, без спального места цельнометаллическая, двухдверная, трехместная, со спальным местом; цельнометаллическая, двухдверная, трехместная, без спального места цельнометаллическая, двухдверная, двухместная, со спальным местом; цельнометаллическая, двухдверная, двухместная, без спального места цельнометаллическая, двухдверная, двухместная, со спальным местом; цельнометаллическая, двухдверная, двухместная, без спального места вухдверная, двухместная, со спальным местом; вухдверная, двухместная, без спального места |
Двигатель внутреннего сгорания | |
| ДВС | MC13.48-50 MC13.54-50 четырехтактный дизель MC11.40-50 MC11.44-50 четырехтактный дизель MC07.21-50 MC07.24-50 четырехтактный дизель MC07.28-50 четырехтактный дизель |
Подвеска | |
| Подвеска передняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости зависимая, рессорная, с гидравлическими телескопическими амортизаторами |
| Подвеска задняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости или зависимая, пневматическая, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной зависимая, рессорная или зависимая, пневматическая, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости устойчивости |
Трансмиссия | |
| Трансмиссия | механическая, с ручным управлением ческая, с ручным управлением механическая, с автоматическим и возможностью ручного управления ическим и возможностью ручного управления механическая, с автоматическим и возможностью ручного управления механическая, с ручным управлением механическая, с ручным управлением механическая, с автоматическим и возможностью ручного управления |
| Коробка передач | HW19710 -, HW19710T с ручным управлением HW20716ACL или HW20716XACL или HW20716AC -, HW25712XAC автоматическая, с возможностью ручного управления HW21716XSTL ZF, 16S2530 TO или 16S2230 TO с ручным управлением ZF, 12TX2620TD -, HW19712 автоматическая, с возможностью ручного управления с ручным управлением HW25712XA -, HW13710 или HW13710L автоматическая, с возможностью ручного управления с ручным управлением HW13710C или HW13710CL с ручным управлением ZF, 9S1310TO с ручным управлением HW13709XST -, HW10707TC с ручным управлением HW10707TC -, HW15710A или HW15710AL с ручным управлением автоматическая, с возможностью ручного управления HW15710A или HW15710AL автоматическая, с возможностью ручного управления HW13709XST -, HW15710L с ручным управлением HW15710L с ручным управлением |
| Сцепление | сухое, однодисковое -, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт-шариковая гайка-рейка-сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры по осям, с АБС, с электронной системой контроля устойчивости (ESP); тормозные механизмыдисковые пневматический двухконтурный привод с разделением на контуры по осям, с АБС, с электронной системой контроля устойчивости (ESP); тормозные механизмы: передней оси - дисковые, задней оси - барабанные или пневматический двухконтурный привод с разделением на контуры по осям, с АБС, с электронной системой контроля устойчивости (ESP); тормозные механизмы: передней оси - дисковые, задней оси - дисковые |
| Запасной тормоз | каждый контур рабочей тормозной системы каждый контур рабочей тормозной системы моторный тормоз-замедлитель или ретардер моторный тормоз-замедлитель |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам задних колес привод от пружинных энергоаккумуляторов к тормозным механизмам задних колес |
Дополнительные сведения | |
| Оборудование ТС | устройство вызова экстренных оперативных служб; кондиционер; аудиосистема; дневные ходовые огни (для ТС на шасси марки SITRAK); специальный предупреждающий огонь автожелтого цвета (для эвакуаторов) по заказу: тахограф; устройство ограничения максимальной скорости; дневные ходовые огни (для ТС на шасси марки HOWO); боковые габаритные фонари; боковые защитные устройства; заднее защитное устройство; обтекатель кабины; топливный бак повышенного объема; коробка отбора мощности; каркас тента с распашными задними воротами; каркас тента с рольставнями; клапан тента; каркас тента; высокие борта; грузоподъёмный борт; холодильная установка; краноманипуляторная установка (КМУ); специальный предупреждающий огонь автожелтого цвета; механизм частичной погрузки (МЧП) в задней части ТС; зеркала заднего вида с обогревом; электрические стеклоподъемники; GPS оборудование; боковые двери в фургоне; дополнительный топливный бак; предпусковой подогреватель; стеллажи; шкафы; рундуки; столы; гидравлическое оборудование; технологическое оборудование; инструмент; лебедка; траверса; колесные захваты; защита электропроводки от механических и термических воздействий; огнетушители; автоматическая система пожаротушения моторного отсека; противооткатный упор; вентилируемый контейнер для аккумуляторных батарей; выключатель электрических цепей на проводе питания; теплозащитный экран на выхлопных трубах расположенных рядом с топливным баком; технологическое оборудование (по назначению автомобиля и технического задания заказчика) |
