ТС RU E-RU.МР03.01275.Р1

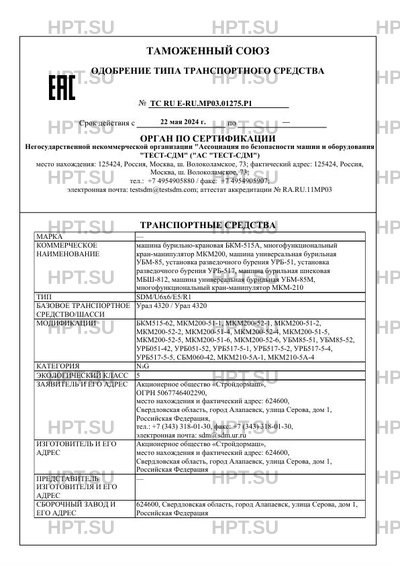

Первая страница документа.
Всего в документе 52 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 22.05.2024 |
|---|---|
| Коммерческое наименование | машина бурильно-крановая БКМ-515А, многофункциональный кран-манипулятор МКМ200,… |
| Тип ТС | SDM/U6x6/E5/R1 |
| Базовое ТС / Шасси | Урал 4320 / Урал 4320 марки Урал типа 4320, выпущенные в обращение до , имели о… |
| Модификации | БКМ515-62, МКМ200-51-1, МКМ200-52-1, МКМ200-51-2, МКМ200-52-2, МКМ200-51-4, МКМ… |
| Категория ТС | N3G |
| Экологический класс | 5 |
Заявитель | |
|---|---|
| Заявитель | Акционерное общество "Стройдормаш", ОГРН 5067746402290, место нахождения и фактический адрес: 624600, Свердловская область, город Алапаевск, улица Серова, дом 1, Российская Федерация, тел.: +7 (343) 318-01-30, факс: +7 (343) 318-01-30, электронная почта: sdm@sdm.ur.ru |
Изготовитель | |
| Предприятие-изготовитель | Акционерное общество "Стройдормаш", место нахождения и фактический адрес: 624600, Свердловская область, город Алапаевск, улица Серова, дом 1, Российская Федерация |
Сборочный завод | |
| Сборочный завод | 624600, Свердловская область, город Алапаевск, улица Серова, дом 1, Российская Федерация |
Характеристики автомобиля | |
| Расположение двигателя | переднее продольное |
| Исполнение загрузочного пространства | бортовая платформа с бурильно-крановым оборудованием бортовая платформа, краноманипуляторная установка (КМУ) за кабиной, оснащенная крюковым захватом, бурильным оборудованием бортовая платформа, краноманипуляторная установка (КМУ) за кабиной, оснащенная крюковым захватом, рабочей платформой, бурильным оборудованием металлическая рама с поворотной платформой и бурильношнековым оборудованием бортовая платформа; бурильное оборудование; оборудование для завинчивания и погружения свай; крановое оборудование бортовая платформа; оборудование в составе: дополнительной рамы с гидравлическими опорами, поворотной платформы с кабиной управления, секционной телескопической стрелы с рабочей платформой; бурильное оборудование; оборудование для завинчивания и погружения свай; крановое оборудование металлическая платформа с бурильным оборудованием |
| Назначение | бурение скважин перевозка грузов, выполнение погрузочно-разгрузочных работ, бурение скважин перевозка грузов; выполнение погрузочно-разгрузочных работ; проведение ремонтно-восстановительных и строительно-монтажных работ; выполнение бурильных работ по технологии навесного шнекового бурения перевозка грузов, выполнение погрузочно-разгрузочных работ, проведение ремонтных и настроечных работ на высоте, бурение скважин перевозка грузов; выполнение погрузочно-разгрузочных работ; проведение ремонтно-восстановительных и строительно-монтажных работ; подъем и перемещение людей с инструментом и материалами в пределах установленной рабочей зоны для обслуживания и ремонта сооружений, а также линий электропередач; выполнение бурильных работ по технологии навесного шнекового бурения перевозка грузов; выполнение погрузочно-разгрузочных работ; проведение ремонтно-восстановительных и строительно-монтажных работ; бурение технологических скважин в грунтах I-IV категорий бурение скважин и установка опор погружение винтовых свай в намерзлых, с сезонным промерзанием и вечномерзлых грунтах; выполнение бурильных работ по технологии навесного шнекового бурения; подъем и перемещение людей с инструментом и материалами в пределах установленной рабочей зоны для обслуживания и ремонта сооружений бурение геологоразведочных (гидрои инженерно-геологических, геофизических, структурно-поисковых и т.д.) и других скважин или шурфов бурение скважин в грунтах до IV категории (при отсутствии валунов, плывунов и линз), других скважин или шурфов различного назначения вращательным способом с использованием шнеков, а также установка и испытание анкеров |
Двигатель внутреннего сгорания | |
| ДВС | ЯМЗ, 65674 и его комплектации ЯМЗ, 65672 и его комплектации четырехтактный, с воспламенением от сжатия ЯМЗ, 53653 и его комплектации ЯМЗ, 53623 и его комплектации четырехтактный, с воспламенением от сжатия ЯМЗ, 53613 и его комплектации четырехтактный, с воспламенением от сжатия |
Подвеска | |
| Подвеска передняя | зависимая, стандартная, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами или зависимая, усиленная, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
Трансмиссия | |
| Коробка передач | Fast Gear, 9JS135ТА с ручным управлением ZF, 9 S 1310 ТО или ZF, 9 S 1315 ТО с ручным управлением ЯМЗ, 2391 с ручным управлением ЯМЗ, 2361 с ручным управлением ЯМЗ, 12055 с ручным управлением ЯМЗ, 2381 с ручным управлением ЯМЗ, 1909 с ручным управлением ЯМЗ, 0905 или ЯМЗ, 1105 с ручным управлением ЯМЗ, 1205 с ручным управлением Fast Gear, 6JS125ТА с ручным управлением ЯМЗ, 1309 с ручным управлением |
| Сцепление | ЯМЗ-182-76 или ЯМЗ-183-76 или ZF SACHS MFZ 430 или Hammer, сухое, однодисковое ZF SACHS MFZ 430 или Hammer, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры переднего моста и задней тележки, с АБС, тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель, с заслонкой в системе выпуска отработавших газов с пневматическим приводом |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней оси |
Дополнительные сведения | |
| Оборудование ТС | устройство вызова экстренных оперативных служб с функцией автоматического срабатывания при опрокидывании (оборудование |
