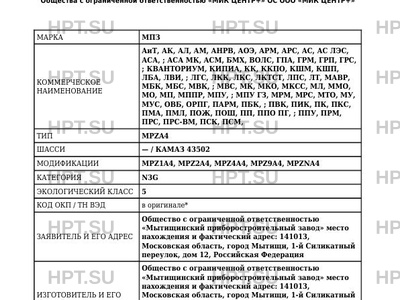

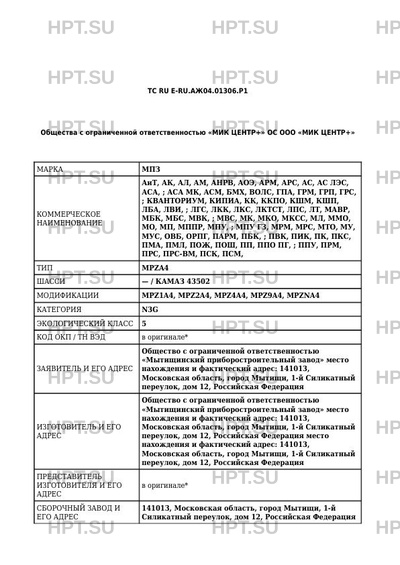

ТС RU E-RU.АЖ04.01306.Р1
Первая страница документа.
Всего в документе 11 страниц.
Документ не полный!
Титульный лист -
нет
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
- Выдано:
- ОС ООО "МИК ЦЕНТР+"
| Действует с | 22.03.2025 |
|---|---|
| Марка ТС | МПЗ |
| Коммерческое наименование | АиТ, АК, АЛ, АМ, АНРВ, АОЭ, АРМ, АРС, АС, АС ЛЭС, АСА; АСА МК, АСМ, БМХ, ВОЛС, … |
| Тип ТС | MPZA4 |
| Базовое ТС / Шасси | КАМАЗ 43502 |
| Модификации | MPZ1A4, MPZ2A4, MPZ4A4, MPZ9A4, MPZNA4 |
| Категория ТС | N3G |
| Экологический класс | 5 |
| Код VIN | с X89MPZ?A4?0AR4003 по X89MPZ?A4?0AR4100 |
Сборочный завод | |
|---|---|
| Сборочный завод | 141013, Московская область, город Мытищи, 1-й Силикатный переулок, дом 12, Российская Федерация |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 4x4 / все |
| Исполнение загрузочного пространства | для MPZ1A4: изотермический фургон с прямыми или скошенными углами крыши, разделенный на лебедочный и операторский отсек, с окнами, с одностворчатой и/или двухстворчатой боковой дверью и двухстворчатой распашной задней дверью; для MPZ2A4, MPZ9A4: изотермический фургон с прямыми или скошенными углами крыши, с выступом в передней части кузова или без него, с одной или двумя перегородками или без них, с двустворчатой или одностворчатой задней дверью и/или с боковой двустворчатой или одностворчатой дверью с правой стороны, с окнами, со специальными технологическими люками, с пассажирским отсеком с местами для перевозки бригады от 1 до 7 человек, общее число пассажирских мест в ТС не может превышать восьми; для MPZ4A4: специализированный изотермический фургон со скошенными или прямыми углами крыши, с одностворчатой дверью с правой стороны и/или с одностворчатой или с двухстворчатой распашной задней дверью, с окнами, со специальными технологическими люками; для MPZNA4: платформа с фиксирующими устройствами для крепления контейнера (кузова-контейнера) с технологической площадкой за кабиной или без нее с контейнером (кузовомконтейнером) (для КШП, КШМ, КК, ККПО, МТО, МКО, ПК, МК, ПП, ППУ, МП, МПУ, МПУ ГЗ, ММО, ПОЖ, ПОШ, МВС, МВК, ПВК, МБК, ПБК, ПРС, ПРС-ВМ) или без него (для АК); контейнер (кузов-контейнер) с окнами или без них, с правой и (или) левой стороны, с задними и (или) боковыми дверьми или без них |
| Назначение | для MPZ1A4: для проведения спускоподъемных операций при геофизических исследованиях и работах в скважинах с применением грузонесущих геофизических бронированных кабелей диаметром от 5,6 мм до 12,3 мм, для перевозки источников ионизирующего излучения (ПКС); для гидродинамических исследований и ремонта скважин для спуска и подъема на проволоке диаметром от 1,8 мм до 2,5 мм, тросе и тонком кабеле автономных приборов и инструментов, для перевозки источников ионизирующего излучения (СГИ); для сбора, регистрации и первичной обработки данных геофизических исследований на нефтяных, газовых, водных и рудных скважинах, для перевозки источников ионизирующего излучения (СКС); для использования в качестве тягового средства для протягивания трубопроводов и внутритрубных устройств (ВТУ) при строительстве, ремонте и диагностировании магистральных трубопроводов, для перевозки источников ионизирующего излучения (ЛТ); для размещения, транспортирования и эксплуатации специального геофизического оборудования, для перевозки источников ионизирующего излучения (СГК); для проведения геофизических исследований поисковых, разведочных и эксплуатационных нефтегазовых скважин, для перевозки комплектов геофизической аппаратуры и сопутствующего оборудования к ним, источников ионизирующего излучения, а так же инструмента, принадлежностей, запасных частей и расходных материалов для проведения работ на скважинах, для перевозки источников ионизирующего излучения (ЛКС, ЛГС); для MPZ2A4: для контроля дефектов сварных швов трубопроводов, для перевозки источников ионизирующего излучения (ЛКК); для контроля коррозионного состояния и степени защищенности от коррозии трубопроводов (ЛКТСТ); для проведения профилактики и ремонта систем и средств электрохимической защиты трубопроводов (ЭХЗ); для проведения испытаний электрооборудования подстанций и силовых электрических кабелей, а также для определения мест повреждений в кабелях (ЛВИ); для монтажа и определения мест повреждений волоконнооптического кабеля и диагностирования волоконно-оптической линии связи (ВОЛС); для проведения аварийных и аварийновосстановительных работ в системе газопровода и городских газовых сетей (ГРС, ГРМ, ГРП); для обслуживания специального лабораторного оборудования, контрольно-измерительных приборов и средств автоматики (КИПИА); для обслуживания и ремонта систем автоматики, телемеханики, средств измерений на удаленных объектах магистральных газопроводов (АиТ); для ремонта и профилактических работ на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях (АЛ); для проведения испытаний, поверки, калибровки, аттестации и мелкого ремонта всевозможных приборов и средств технологического контроля службой метрологического контроля (ПМЛ, МЛ); для проведения периодического приборного обследования подземных газопроводов (ППО ПГ); для проведения аварийно-ремонтных и восстановительных работ на магистральных нефтеи газопроводах и коммунальных сетях (АРМ); для выполнения текущего и аварийного ремонта подземных и наземных нефтегазопроводов различного диаметра и назначения (ПСМ, ССМР); для выполнения электрогазосварочных и слесарномонтажных работ на магистральных и промысловых трубопроводах и других объектах (ПАРМ, ПРМ, ПМА); для проведения аварийноремонтных работ в отрыве от стационарных подразделений и источников питания электроэнергией (МРМ); для выполнения ремонтных и профилактических работ в коммунальном хозяйстве, теплосетях (МАВР); для аварийноспасательных и ремонтно-восстановительных работ на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях (АМ); для технического обслуживания и ремонта автомобилей специального назначения в отрыве от ремонтных баз и стационарных источников электроснабжения, а также в составе подвижных ремонтных комплексов (МТО); для выполнения разборочно-сборочных, слесарно-подгоночных работ автомобилей специального назначения при ремонте в полевых условиях (МРС); для аварийно-восстановительных и ремонтных работ на газопроводах (АС ЛЭС); для испытаний и диагностики электрооборудования подстанций распределительных устройств и кабельных линий, измерения сопротивления изоляции силовых и трансформаторов тока, высоковольтных выключателей и релейной защиты, а так же, для определения мест повреждений в кабельных линиях с использованием методов точной и предварительной локации (ПЭТЛ, ЭТЛ); для проведения столярных, слесарных и других ремонтных работ на удаленных объектах (АМ); для проведения ремонтных и восстановительных работ на газораспределительных станциях и трассах наземного газопровода (ГРМ); для выполнения ремонтно-строительных и монтажных работ, включающих в себя большой объем дуговой электросварки (АРС); для проведения геофизических исследований поисковых, разведочных и эксплуатационных нефтегазовых скважин, для перевозки комплектов геофизической аппаратуры и сопутствующего оборудования к ним, источников ионизирующего излучения, а так же инструмента, принадлежностей, запасных частей и расходных материалов для проведения работ на скважинах, для перевозки источников ионизирующего излучения (ЛКС); для перевозки бригады рабочих и транспортировки грузов различного назначения (ГПА); для MPZ9A4: для обеспечения радиосвязи в местах, удаленных от основных узлов связи (ПУР, ПУС, МУС); для проведения сварочных работ при монтаже и ремонте трубопроводов всех типов (ПСК, АРС); для проведения ремонтных работ на линиях электропередач напряжением до 750 кВ (ПИК); для выполнения работ по техническому обслуживанию и текущему ремонту машин и оборудования (ЛБА); для обеспечения бытовых и санитарно-гигиенических условий для отдыха и проживания членов бригады в полевых условиях и перевозки инструмента и груза к месту работ (ТБМ); для доставки, хранения, проведения ремонта и обслуживания оборудования для проведения водолазных спусков и работ под водой, а также для тренировочных спусков в барокамере, декомпрессии и лечебной рекомпрессии водолазов (МВС, МВК, ПВК, МБК, ПБК, ПРС, ПРСВМ); для аварийно-спасательных и ремонтно-восстановительных работ, в том числе на магистральных нефтеи газопроводах, обеспечения выполнения аварийных и других неотложных работ в ходе ликвидаций аварий в сложных природно-климатических условиях эксплуатации (АСМ, АСА, АСА МК); для управления процессом аварийно-спасательных и ремонтно-восстановительных работ (ПП, ППУ, МП, МПУ, МПУ ГЗ); для обеспечения связью мобильных абонентов сети сотовой связи (МБС); для организации выездных культурно-массовых мероприятий, транспортировки и хранения специального и сценического оборудования (АК); для обслуживания и ремонта подземных газопроводов (ОРПГ); для организации устойчивой подвижной радиотелефонной связи в районах отсутствия или слабого радиопокрытия сети (МКСС); для работы и отдыха оперативного состава (МО); для работы, обеспечения связи и отдыха оперативного состава (МУ); для аварийных и ремонтно-восстановительных работ, в том числе обслуживания оборудования электрических сетей, на магистральных нефтеи газопроводах, обеспечения выполнения аварийных и других неотложных работ в ходе ликвидаций последствий аварий в сложных природно-климатических условиях эксплуатации (ОВБ); для комплексного сервисного обслуживания электротехнического оборудования на объектах нефтегазовой отрасли, а также на всех объектах народного хозяйства (АОЭ); для аварийного и профилактического ремонта наземного оборудования, арматуры и трубопроводов (АНРВ); для перевозки бригады рабочих и транспортировки грузов различного назначения (ГПА); для выполнения специальных видов работ и транспортировки соответствующего оборудования, приспособлений и устройств (АС); для осуществления дополнительного образования детей в удаленных регионах (КВАНТОРИУМ); для регенерации трансформаторного масла и обслуживания маслонаполненного оборудования в энергетическом хозяйстве (БМХ); для проведения информационно-агитационных мероприятий, связанных с поступлением на военную службу по контракту вне места постоянной дислокации пункта отбора на военную службу по контракту (ММО, МКО); для обеспечения работы мобильных групп психологической работы при оценке и контроле индивидуального, группового функционального состояния военнослужащих, а так же восстановления их боевой активности(МППР); для MPZNA4: для перевозки различных типов контейнеров, кузововконтейнеров и унифицированные платформы для перевозки грузов различного назначения (АК); для обеспечения управления и связи командным, оперативным и инженерно-техническим составом (КШП, КШМ); для организации рабочих мест и размещения, монтажа и эксплуатации различного технологического оборудования и использования в качестве жилых, административных, технологических комплексов и подвижных пунктов управления в полевых условиях (КК, ККПО); для технического обслуживания и ремонта автомобилей специального назначения в отрыве от ремонтных баз и стационарных источников электроснабжения (МТО); проведения информационно-агитационных мероприятий, связанных с поступлением на военную службу по контракту вне места постоянной дислокации пункта отбора на военную службу по контракту (ММО, МКО); для обеспечения комфортных условий проживания и работы ремонтных бригад и складирования технологического оборудования в отрыве от баз и мест постоянной дислокации (ПК, МК); для обеспечения функциональных задач оперативных групп в районах чрезвычайных ситуаций и управления процессом аварийноспасательных и ремонтно-восстановительных работ (ПП, ППУ, МП, МПУ, МПУ ГЗ); для обеспечения комфортных условий проживания в полевых условиях вне мест постоянной дислокации (ПОЖ); для организации управления и обеспечения работы оперативного штаба по ликвидации последствий чрезвычайных ситуаций (ПОШ); для доставки, хранения, проведения ремонта и обслуживания оборудования для проведения водолазных спусков и работ под водой, а также для тренировочных спусков в барокамере, декомпрессии и лечебной рекомпрессии водолазов (МВС, МВК, ПВК, МБК, ПБК, ПРС, ПРС-ВМ) для MPZ4A4:для доставки с баз геофизических предприятий к местам проведения работ персонала (только на местах в кабине транспортного средства), оборудования и материалов, включая взрывчатые материалы (ВМ) в упаковках и прострелочно-взрывные аппараты (ПВА), в том числе снаряженные (без установленных средств инициирования) - опасных грузов класса 1; выполнения технологических операций с ПВА на местах проведения работ, в том числе и для заряжания ПВА на скважинах, кратковременного (в течение внутрисменных перерывов) хранения ВМ и ПВА на местах проведения работ, отдыха обслуживающего персонала в течение внутрисменных перерывов (ЛПС) |
| Кабина | цельнометаллическая, двухдверная, двухили трехместная, откидывающаяся вперед, со спальным местом или без него |
Двигатель внутреннего сгорания | |
| ДВС | Cummins, ISB6.7E5285 КАМАЗ, 667.512-285 четырехтактный дизель |
Подвеска | |
| Подвеска передняя | зависимая, на двух полуэллиптических рессорах с гидравлическими амортизаторами, без стабилизатора поперечной устойчивости |
| Подвеска задняя | зависимая, на двух полуэллиптических рессорах с гидравлическими амортизаторами, без стабилизатора поперечной устойчивости или зависимая, пневматическая, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости |
Трансмиссия | |
| Трансмиссия | механическая, с ручным управлением ческая, с ручным управлением |
| Коробка передач | ZF, 9S1310TO ZF КАМА, 1310TO механическая, с ручным управлением |
| Сцепление | ZF&SACHS или DONMEZ или Changchun Yidong Clutch, сухое, однодисковое или Changchun Yidong Clutch, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем «винт - шариковая гайка - рейка - сектор» |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры по осям, с АБС; тормозные механизмы всех колес - барабанные |
| Запасной тормоз | каждый из контуров рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам задних колес |
Дополнительные сведения | |
| Оборудование ТС | устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем); устройство вызова экстренных оперативных служб с функцией автоматического срабатывания при опрокидывании; технологическое оборудование, устройства и элементы конструкции для обеспечения возможности перевозки опасных грузов (для MPZ1A4 с коммерческим наименованием ПКС, СГИ, СКС, ЛТ, СГК, ЛКС, ЛГС; MPZ2A4 с коммерческим наименованием ЛКК, MPZ4A4); комплект упаковочный транспортный для перевозки закрытых источников нейтронов и гамма излучений (для MPZ1A4 с коммерческим наименованием ПКС, СГИ, СКС, ЛТ, СГК, ЛКС, ЛГС; MPZ2A4 с коммерческим наименованием ЛКК); по заказу: предпусковой подогреватель двигателя, лебедка, коробка отбора мощности, кондиционер, передние противотуманные фары, (кроме транспортных средств на шасси в модификациях, имеющих официальное утверждение на основании Правил ООН № 48-04), отопительно-вентиляционная установка, замки крепления контейнера, фары-искатели, лестница, отопители, ограждение крыши, мачта с устройствами и системой управления; технологическое оборудование для проведения различных исследований мероприятий, выполнения ремонтных, восстановительных и аварийных работ; аппаратура спутниковой навигации, два проблесковых маячка автожелтого цвета (для MPZ4A4); сигнально-громкоговорящая установка, один, два или три проблесковых маячка синего цвета (для для MPZ9A4, с коммерческим наименованием ПУР, ПУС, МУС, МВС, МВК, ПВК, АСМ, АСА, АСА МК, ПП, ППУ, МП, МПУ, МПУ ГЗ, МО, МУ; для MPZNA4, с коммерческим наименованием ПП, ППУ, МП, МПУ, МПУ ГЗ, ПОШ, МВС, МВК, ПВК, МБК, ПБК, ПРС, ПРС-ВМ, ПУР, ПУС, МУС, АСМ, АСА, АСА МК, МБС, МО, МУ) |
