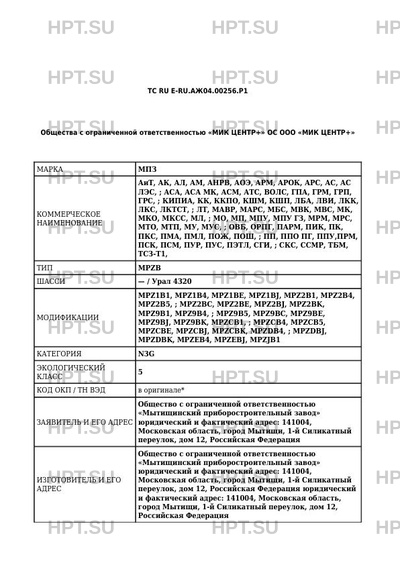

ТС RU E-RU.АЖ04.00256.Р1
Первая страница документа.
Всего в документе 20 страниц.
Документ не полный!
Титульный лист -
нет
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
- Выдано:
- ОС ООО "МИК ЦЕНТР+"
| Действует с | 25.11.2021 |
|---|---|
| Марка ТС | МПЗ |
| Коммерческое наименование | АиТ, АК, АЛ, АМ, АНРВ, АОЭ, АРМ, АРОК, АРС, АС, АС ЛЭС; АСА, АСА МК, АСМ, АТС, … |
| Тип ТС | MPZB |
| Базовое ТС / Шасси | Урал 4320 |
| Модификации | MPZ1B1, MPZ1B4, MPZ1BE, MPZ1BJ, MPZ2B1, MPZ2B4, MPZ2B5; MPZ2BC, MPZ2BE, MPZ2BJ,… |
| Категория ТС | N3G |
| Экологический класс | 5 |
| Код VIN | с X89MPZ?B??0AR4010 по X89MPZ?B??0AR4100 |
Характеристики автомобиля | |
|---|---|
| Колесная формула/ведущие колёса | 6x6 / все |
| Исполнение загрузочного пространства | фургон с прямыми или скошенными углами крыши, с внутренней перегородкой, с окнами, с боковыми и задними дверьми, со специальными технологическими люками, по заказу места для сидения бригады от 2 до 6 человек фургон с прямыми или скошенными углами крыши, с выступом в передней части кузова или без него, с внутренними перегородками или без них, с задними и/или боковыми дверьми, с окнами, со специальными технологическими люками, по заказу места для сидения бригады от 2 до 6 человек фургон с прямыми или скошенными углами крыши, с внутренней перегородкой или без нее, с боковыми и/или задними дверьми, с окнами, со специальными технологическими люками, с бортовой платформой и краноманипуляторной установкой на заднем свесе, по заказу места для сидения бригады от 2 до 6 человек фургон с прямыми или скошенными углами крыши, с внутренней перегородкой или без нее, с боковыми и/или задними дверьми, с окнами, со специальными технологическими люками, с краноманипуляторной установкой на заднем свесе, по заказу места для сидения бригады от 2 до 6 человек фургон с прямыми или скошенными углами крыши, с внутренней перегородкой или без нее, с боковыми и/или задними дверьми, с окнами, со специальными технологическими люками, с краноманипуляторной установкой за кабиной, по заказу места для сидения бригады от 2 до 6 человек фургон с боковыми дверьми, с окнами, краноманипуляторная установка, бортовая платформа, транспортное устройство, по заказу места для сидения бригады от 2 до 6 человек |
| Назначение | для проведения спускоподъемных операций при геофизических исследованиях и работах в скважинах с применением грузонесущих геофизических бронированных кабелей диаметром от 5,6 мм до 12,3 мм, для перевозки источников ионизирующего излучения - (ПКС); для гидродинамических исследований и ремонта скважин для спуска и подъема на проволоке диаметром от 1,8 мм до 2,5 мм, тросе и тонком кабеле автономных приборов и инструментов, для перевозки источников ионизирующего излучения - (СГИ); для сбора, регистрации и первичной обработки данных геофизических исследований на нефтяных, газовых, водных и рудных скважинах глубиной от 500 м до 2000 м, , для перевозки источников ионизирующего излучения - (СКС); для использования в качестве тягового средства для протягивания трубопроводов и внутритрубных устройств (ВТУ) при строительстве, ремонте и диагностировании магистральных трубопроводов - (ЛТ); по заказу: перевозка в фургоне бригады от 2 до 6 человек для контроля дефектов сварных швов трубопроводов - (ЛКК); для контроля коррозионного состояния и степени защищенности от коррозии трубопроводов - (ЛКТСТ); для проведения профилактики и ремонта систем и средств электрохимической защиты трубопроводов - (ЭХЗ); для проведения испытаний электрооборудования подстанций и силовых электрических кабелей, а также для определения мест повреждений в кабелях - (ЛВИ); для монтажа и определения мест повреждений волоконнооптического кабеля и диагностирования волоконно-оптической линии связи - (ВОЛС); для проведения аварийных и аварийновосстановительных работ в системе газопровода и городских газовых сетей - (ГРС, ГРМ, ГРП); для обслуживания специального лабораторного оборудования, контрольно-измерительных приборов и средств автоматики - (КИПИА); для обслуживания и ремонта систем автоматики, телемеханики, средств измерений на удаленных объектах магистральных газопроводов - (АиТ); для ремонта и профилактических работ на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях - (АЛ); для проведения испытаний, поверки, калибровки, аттестации и мелкого ремонта всевозможных приборов и средств технологического контроля службой метрологического контроля - (ПМЛ, МЛ); для проведения периодического приборного обследования подземных газопроводов - (ППО ПГ); для проведения аварийно-ремонтных и восстановительных работ на ма-гистральных нефтеи газопроводах и коммунальных сетях - (АРМ); для выполнения текущего и аварийного ремонта подземных и наземных нефтегазопроводов различного диаметра и назначения - (ПСМ, ССМР); для выполнения электрогазосварочных и слесарномонтажных работ на магистральных и промысловых трубопроводах и других объектах - (ПАРМ, ПРМ, ПМА); для проведения аварийно -ремонтных работ в отрыве от стационарных подразделений и источников питания электроэнергией - (МРМ); для выполнения ремонтных и профилактических работ в коммунальном хозяйстве, теплосетях - (МАВР); для аварийноспасательных и ремонтно-восстановительных работ на линиях связи, контактных и силовых электросетях, на нефтяных, газовых, тепловых, водопроводных и канализационных магистралях - (АМ);; для технического обслуживания и ремонта автомобилей специального назначения в отрыве от ремонтных баз и стационарных источников электроснабжения, а также в составе подвижных ремонтных комплексов - (МТО); для выполнения разборочно-сборочных, слесарно-подгоночных работ автомобилей специального назначения при ремонте в полевых условиях - (МРС); для аварийно-восстановительных и ремонтных работ на газопроводах - АС ЛЭС; для испытаний и диагностики электрооборудования подстанций, распределительных устройств и ка-бельных линий, измерения сопротивления изоляции силовых и трансформаторов тока, высоковольтных выключателей и релейной защиты, а так же, для определения мест повреждений в кабельных линиях с использованием методов точной и предварительной локации - (ПЭТЛ, ЭТЛ); для проведения геофизических исследований поисковых, разведочных и эксплуатационных нефтегазовых скважин, для перевозки комплектов геофизической аппаратуры и сопутствующего оборудования к ним, источников ионизирующего излучения, а так же инструмента, принадлежностей, запасных частей и расходных материалов для проведения работ на скважинах, размещения и перевозка людей (в кабине автомобиля) - (ЛКС); по заказу перевозка в фургоне бригады от 2 до 6 человек для обеспечения радиосвязи в местах, удаленных от основных узлов связи - (ПУР, ПУС, МУС); для проведения сварочных работ при монтаже и ремонте трубопроводов всех типов - (ПСК, АРС); для проведения ремонтных работ на линиях электропередач напряжением до 750 кВ - (ПИК); для выполнения работ по техническому обслуживанию и текущему ремонту машин и оборудования - (ЛБА); для обеспечения бытовых и санитарно-гигиенических условий для отдыха и проживания членов бригады в полевых условиях и перевозки инструмента и груза к месту работ - (ТБМ); для доставки оборудования для проведения водолазных спусков и работ под водой, а также для тренировочных спусков в барокамере, декомпрессии и лечебной рекомпрессии водолазов - (МВС, МВК); для аварийно-спасательных и ремонтно-восстановительных работ, в том числе на магистральных нефтеи газопроводах, обеспечения выполнения аварийных и других неотложных работ в ходе ликвидаций аварий в сложных природно-климатических условиях эксплуатации - (АСМ, АСА, АСА МК); для управления процессом аварийно-спасательных и ремонтновосстановительных работ - (ПП, ППУ, МП, МПУ, МПУ ГЗ); для обеспечения связью мобильных абонентов сети сотовой связи - (МБС); для организации выездных культурно-массовых мероприятий, транспортировки и хранения специального и сценического оборудования - (АК); для обслуживания и ремонта подземных газопроводов - (ОРПГ) для организации устойчивой подвижной радиотелефонной связи в районах отсутствия или слабого радиопокрытия сети - (МКСС); N - для работы и отдыха оперативного состава - (МО); P - для работы, обеспечения связи и отдыха оперативного состава - (МУ); для аварийных и ремонтно-восстановительных работ, в том числе обслуживания оборудования электрических сетей, на магистральных нефтеи газопроводах, обеспечения выполнения аварийных и других неотложных работ в ходе ликвидаций последствий аварий в сложных природно-климатических условиях эксплуатации - (ОВБ); для комплексного сервисного обслуживания электротехнического оборудования на объектах нефтегазовой отрасли, а также на всех объектах народного хозяйства - (АОЭ); для аварийного и профилактического ремонта наземного оборудования, арматуры и трубопроводов - (АНРВ); для перевозки бригады рабочих и транспортировки грузов различного назначения - (ГПА); для выполнения специальных видов работ и транспортировки соответствующего оборудования, приспособлений и устройств - (АС), для размещения специальных технических средств защиты, входящих в состав ТСЗ-Т1, для размещения специальных технических средств защиты, входящих в состав ТСЗ-Т2; по заказу перевозка в фургоне бригады от 2 до 6 человек для выполнения электрогазосварочных и слесарно-монтажных работ на магистральных и промысловых трубопроводах и других объектах - (ПАРМ, ПРМ, ПМА); для выполнения токарно-фрезерных, шлифовальных, сверлильных и слесарных работ - (МАРС); для выполнения ремонтно-строительных и монтажных работ, включающих в себя большой объем дуговой электросварки - (АРС); для технического обслуживания и ремонта нефтегазодобывающих станков-качалок - (АРОК); для выполнения ремонтноОдобрение типа транспортного средства № Стр. восстановительных и профилактических работ на трубопроводах различного назначения - (АНРВ); для выполнения ремонтных и профилактических работ в коммунальном хозяйстве, теплосетях - (МАВР); для технического обслуживания и ремонта пожарной техники, пожарного и аварийно-спасательного оборудования - (АТС), для оперативной доставки специалистов, оборудования к местам ликвидации аварий, подъема железобетонных и стальных конструкций, емкостей при помощи краноманипуляторной установки - (АСМ, АСА, АСА МК); для комплексного сервисного обслуживания электротехнического оборудования на объектах нефтегазовой отрасли, а также на всех объектах народного хозяйства - (АОЭ); для перевозки бригады рабочих и транспортировки грузов различного назначения, для погрузки-разгрузки автотехники и поднятия грузов - (ГПА); для выполнения работ по техническому обслуживанию и текущему ремонту машин и оборудования - (ЛБА); по заказу перевозка в фургоне бригады от 2 до 6 человек для выполнения электрогазосварочных и слесарно-монтажных работ на магистральных и промысловых трубопроводах и других объектах - (ПАРМ, ПРМ, ПМА); для выполнения токарно-фрезерных, шлифовальных, сверлильных и слесарных работ - (МАРС); для выполнения ремонтно-строительных и монтажных работ, включающих в себя большой объем дуговой электросварки - (АРС); для технического обслуживания и ремонта нефтегазодобывающих станков-качалок - (АРОК); для выполнения ремонтновосстановительных и профилактических работ на трубопроводах различного назначения - (АНРВ); для выполнения ремонтных и профилактических работ в коммунальном хозяйстве, теплосетях - (МАВР) для технического обслуживания и ремонта пожарной техники, пожарного и аварийно-спасательного оборудования - (АТС), для оперативной доставки специалистов, оборудования к местам ликвидации аварий, подъема железобетонных и стальных конструкций, емкостей при помощи краноманипуляторной установки - (АСМ, АСА, АСА МК); для комплексного сервисного обслуживания электротехнического оборудования на объектах нефтегазовой отрасли, а также на всех объектах народного хозяйства - (АОЭ); для перевозки бригады рабочих и транспортировки грузов различного назначения, для погрузки-разгрузки автотехники и поднятия грузов - (ГПА); для выполнения работ по техническому обслуживанию и текущему ремонту машин и оборудования - (ЛБА); по заказу перевозка в фургоне бригады от 2 до 6 человек для выполнения электрогазосварочных и слесарно-монтажных работ на магистральных и промысловых трубопроводах и других объектах - (ПАРМ, ПРМ, ПМА); для выполнения токарно-фрезерных, шлифовальных, сверлильных и слесарных работ - (МАРС); для выполнения ремонтно-строительных и монтажных работ, включающих в себя большой объем дуговой электросварки - (АРС); для технического обслуживания и ремонта нефтегазодобывающих станков-качалок - (АРОК); для выполнения ремонтновосстановительных и профилактических работ на трубопроводах различного назначения - (АНРВ); для выполнения ремонтных и профилактических работ в коммунальном хозяйстве, теплосетях - (МАВР); для технического обслуживания и ремонта пожарной техники, пожарного и аварийно-спасательного оборудования - (АТС), для оперативной доставки специалистов, оборудования к местам ликвидации аварий, подъема железобетонных и стальных конструкций, емкостей при помощи краноманипуляторной установки - (АСМ, АСА, АСА МК); для комплексного сервисного обслуживания электротехнического оборудования на объектах нефтегазовой отрасли, а также на всех объектах народного хозяйства - (АОЭ); для перевозки бригады рабочих и транспортировки грузов различного назначения, для погрузки-разгрузки автотехники и поднятия грузов - (ГПА); для выполнения работ по техническому обслуживанию и текущему ремонту машин и оборудования - (ЛБА); по заказу перевозка в фургоне бригады от 2 до 6 человек для эвакуации автомобилей методом частичной погрузки, буксировки неисправных автомобилей, буксировки прицепа, проведения технического обслуживания и текущего ремонта, грузоподъемных работ, оказания помощи водителям в движении и на стоянках в устранении повреждений и отказов автомобилей, размещения и транспортирования запасных частей, а также для перевозки в фургоне бригады от 2 до 6 человек - (МТП) |
| Кабина | типа "NEXT": цельнометаллическая, двухдверная, трехместная, без спального места (MPZ1BE, MPZ1BJ); типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZ1B1, MPZ1B4) типа "NEXT": цельнометаллическая, трехдверная, семиместная (MPZ2BK); типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZ2B1, MPZ2B4); типа "4320": цельнометаллическая, четырехдверная, шестиместная (MPZ2B5); типа "NEXT": цельнометаллическая, двухдверная, трехместная, без спального места (MPZ2BC, MPZ2BE, MPZ2BJ) типа "NEXT": цельнометаллическая, трехдверная, семиместная (MPZ9BK); типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZ9B1, MPZ9B4); типа "4320": цельнометаллическая, четырехдверная, шестиместная (MPZ9B5); типа "NEXT": цельнометаллическая, двухдверная, трехместная, без спального места (MPZ9BC, MPZ9BE, MPZ9BJ) типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZCB1, MPZCB4); типа "4320": цельнометаллическая, четырехдверная, шестиместная (MPZCB5); типа "NEXT": цельнометаллическая, двухдверная, трехместная, без спального места (MPZCBE, MPZCBJ); типа "NEXT": цельнометаллическая, трехдверная, семиместная (MPZCBK) типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZDB4); типа "NEXT": цельнометаллическая, двухдверная, трехместная, без спального места (MPZDBJ); типа "NEXT": цельнометаллическая, трехдверная, семиместная (MPZDBK) типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZEB4); типа "NEXT": цельнометаллическая, двухдверная, трехместная, без спального места (MPZEBJ) типа "4320": цельнометаллическая, двухдверная, трехместная без спального места (MPZJB1) |
Двигатель внутреннего сгорания | |
| ДВС | ЯМЗ, 53613 и его комплектации ЯМЗ, 65674 и его комплектации четырехтактный, с воспламенением от сжатия ЯМЗ, 65672 и его комплектации ЯМЗ, 53653 и его комплектации четырехтактный, с воспламенением от сжатия ЯМЗ, 53623 и его комплектации ЯМЗ, 53603 и его комплектации четырехтактный, с воспламенением от сжатия ЯМЗ, 53604 и его комплектации YUCHAI, YC6MK340N-50 четырехтактный, с искровым зажиганием |
Подвеска | |
| Подвеска передняя | усиленная (с листами рессор увеличенного сечения, для полной массы 22500 кг) или стандартная, зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
| Подвеска задняя | зависимая, балансирная, с реактивными штангами, на двух продольных полуэллиптических рессорах |
Трансмиссия | |
| Трансмиссия | механическая механическая |
| Коробка передач | ZF, 9S1310ТО ZF, 9S1315ТО 9JS135ТА ZF, 9S1310ТО 9JS135ТА с ручным управлением ЯМЗ-0905 или ЯМЗ- 1105 ЯМЗ-1205 ЯМЗ-1909 6JS125ТА ЯМЗ-2361 с ручным управлением ЯМЗ-12055 ЯМЗ-2391 ЯМЗ-2381 ЯМЗ-0905 или ЯМЗ- 1105 ЯМЗ-1205 с ручным управлением |
| Сцепление | ЯМЗ-182-76 или ЯМЗ-183-76 или ZF SACHS MFZ 430 или Hammer , сухое, однодисковое ZF SACHS MFZ 430 или Hammer , сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт-шариковая гайка-рейка-сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на передний мост и заднюю тележку, с АБС, тормозные механизмы всех колес барабанные |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам задней оси |
Дополнительные сведения | |
| Оборудование ТС | централизованная система регулирования давления воздуха в шинах, устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), устройство вызова экстренных оперативных служб с автоматическим срабатыванием при опрокидывании, дневные ходовые огни по заказу: технологическое оборудование для проведения ремонтновосстановительных и аварийных работ при техническом обслуживании и текущем ремонте транспортных средств (для MPZJB1); аутригеры (опция) - входят в комплект краноманипуляторной установки (для MPZCB1, MPZCB4, MPZCB5, MPZCBE, MPZCBJ, MPZCBK, MPZDB4, MPZDBJ, MPZDBK, MPZEB4, MPZEBJ, MPZJB1); технологическое оборудование для проведения различных исследований и мероприятий, выполнения ремонтных, восстановительных и аварийных работ, отопитель, сигнально-громкоговорящая установка, один или два проблесковых маячка синего цвета, фары-искатели (для MPZ9B1, MPZ9B4, MPZ9B5, MPZ9BC, MPZ9BE, MPZ9BJ, MPZ9BK -с коммерческим наименованием (ПУР, ПУС, МУС, АСМ, АСА, АСА МК, ПП, ППУ, МП, МПУ, МПУ ГЗ, МБС, МО, МУ); MPZCB1, MPZCB4, MPZCB5, MPZCBE, MPZCBJ, MPZCBK, MPZDB4, MPZDBJ, MPZDBK,MPZEB4, MPZEBJ - с коммерческим наименованием (АТС, АСМ, АСА, АСА МК); коробки отбора мощности, предпусковой подогреватель двигателя, лебедка, кондиционер, отопительно-вентиляционная установка, держатель запасного колеса |
