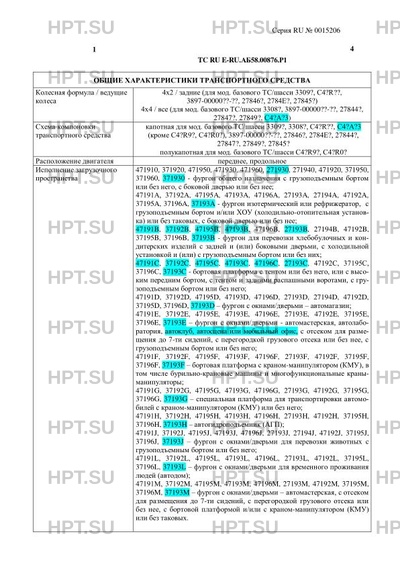

ТС RU E-RU.АБ58.00876.Р1
Первая страница документа.
Всего в документе 13 страниц.
Документ не полный!
Титульный лист -
нет
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС "М-ФОНД" ООО «АЭИП»
| Действует с | 24.03.2020 |
|---|---|
| Срок действия | 24.10.2020 |
| Тип ТС | При изготовлении транспортных средств модификации 47191? используются шасси и б… |
| Базовое ТС / Шасси | Чайка-Сервис, 27846, 2784Е, 27844, 27847, 27849, 27845, 3897, ГАЗ, С4, 3308, 33… |
| Модификации | 471910, 47191А, 47191B, 47191C, 47191D, 47191E, 47191F, 47191G, 47191Н, 47191J,… |
| Категория ТС | N2, N2G |
| Экологический класс | 5 |
| Код VIN | XU5?719???5?????? |
Сборочный завод | |
|---|---|
| Сборочный завод | 607630, Нижегородская обл., Богородский р-н, пос. Кудьма, Кудьминская территория Промзона 2, Российская Федерация |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 4х2 / задние (для мод. базового ТС |
| Исполнение загрузочного пространства | 471910, 371920, 471950, 471930, 471960, 271930, 271940, 471920, 371950, 371960, 371930 - фургон общего назначения с грузоподъемным бортом или без него, с боковой дверью или без нее; 47191А, 37192A, 47195A, 47193A, 47196A, 27193A, 27194A, 47192A, 37195A, 37196A, 37193A - фургон изотермический или рефрижератор, с грузоподъемным бортом и/или ХОУ (холодильно-отопительная установка) или без таковых, с боковой дверью или без нее; 47191B, 37192B, 47195B, 47193B, 47196B, 27193B, 27194B, 47192B, 37195B, 37196B, 37193B - фургон для перевозки хлебобулочных и кондитерских изделий с задней и (или) боковыми дверьми, с холодильной установкой и (или) с грузоподъемным бортом или без них; 47191C, 37192C, 47195C, 47193C, 47196C, 27193C, 47192С, 37195С, 37196С, 37193C - бортовая платформа с тентом или без него, или с высоким передним бортом, с тентом и задними распашными воротами, с грузоподъемным бортом или без него; 47191D, 37192D, 47195D, 47193D, 47196D, 27193D, 27194D, 47192D, 37195D, 37196D, 37193D - фургон с окнами/дверьми - автомагазин; 47191E, 37192E, 47195E, 47193E, 47196E, 27193E, 47192E, 37195E, 37196E, 37193E - фургон с окнами/дверьми - автомастерская, автолаборатория, автоклуб, автосцена или мобильный офис, с отсеком для размещения до 7-ти сидений, с перегородкой грузового отсека или без нее, с грузоподъемным бортом или без него; 47191F, 37192F, 47195F, 47193F, 47196F, 27193F, 47192F, 37195F, 37196F, 37193F - бортовая платформа с краном-манипулятором (КМУ), в том числе бурильно-крановые машины и многофункциональные краныманипуляторы; 47191G, 37192G, 47195G, 47193G, 47196G, 27193G, 47192G, 37195G, 37196G, 37193G - специальная платформа для транспортировки автомобилей с краном-манипулятором (КМУ) или без него; 47191Н, 37192H, 47195H, 47193H, 47196H, 27193H, 47192H, 37195H, 37196H, 37193H - автогидроподъемник (АГП); 47191J, 37192J, 47195J, 47193J, 47196J, 27193J, 27194J, 47192J, 37195J, 37196J, 37193J - фургон с окнами/дверьми для перевозки животных с грузоподъемным бортом или без него; 47191L, 37192L, 47195L, 47193L, 47196L, 27193L, 47192L, 37195L, 37196L, 37193L - фургон с окнами/дверьми для временного проживания людей (автодом); 47191М, 37192M, 47195M, 47193M, 47196M, 27193M, 47192M, 37195M, 37196M, 37193M - фургон с окнами/дверьми - автомастерская, с отсеком для размещения до 7-ти сидений, с перегородкой грузового отсека или без нее, с бортовой платформой и/или с краном-манипулятором (КМУ) или без таковых. TC RU E-RU.АБ58.00876.Р1 5 47191N, 37192N, 47195N, 47193N, 47196N, 27193N, 47192N, 37195N, 37196N, 37193N - самосвал с краном-манипулятором (КМУ) или без него; 47196W - специальная платформа для установки сменных кузовов с само погрузкой (мультилифт) и краном-манипулятором или без таковых; 47191Z, 37192Z, 47195Z, 47193Z, 47196Z, 27193Z, 27194Z, 47192Z, 37195Z, 37196Z, 37193Z - фургон с окнами/дверьми медицинской службы, медицинский комплекс, с грузоподъемным бортом или без него; 271943, 271941, 27194E, 27194L, 27194Z на базе ТС С45R?2, C46R?2 - цельнометаллический фургон (с грузоподъемный бортом или без него), несущего типа, две боковые двери кабины, одна боковая дверь сдвижного типа (или без нее) справа и одна двустворчатая распашного типа сзади, с окнами или без них, с перегородкой грузового отсека или без нее, с 1…6 сидениями в фургоне |
| Назначение | ?719?0, ?719?С - для перевозки грузов различного назначения; ?719?А - для перевозки скоропортящихся грузов; ?719?В - для перевозки хлебобулочных и кондитерских изделий; ?719?D - для выездной торговли (автомагазин, автолавка); ?719?Е - автомастерская, автолаборатория, автоклуб, автосцена или мобильный офис, для размещения и/или перевозки оборудования и/или грузов различного назначения, для перевозки рабочих бригад (в исполнении автомастерской, автолаборатории); ?719?M - автомастерская или автолаборатория, для погрузки, перевозки и разгрузки оборудования и грузов различного назначения, для перевозки рабочих бригад; ?719?Н - для подъема людей для выполнения высотных работ; ?719?G - для погрузки/разгрузки и перевозки автомобилей и другой мобильной техники (автовоз, автоэвакуатор); ?719?F - кран-манипулятор или бурильно-крановая машина или многофункциональный кран-манипулятор, для погрузки, перевозки и разгрузки грузов различного назначения, для проведения высотных работ, для проведения бурильных работ; ?719?J - автомобиль для перевозки животных; ?719?L - для временного проживания людей во время стоянки (автодом); ?719?W - для перевозки сменных контейнеров, в том числе для проведения погрузо-разгузочных работ (в исполнении с краном-манипулятором); ?719?N - для погрузки, перевозки и разгрузки грузов различного назначения, сыпучих грузов, монтажных работ и грузоперевозок на рассредоточенные объекты; ?719?Z - передвижной медицинский комплекс, комплекс лечебнодиагностический подвижной; 271943 - грузопассажирский автомобиль с грузоподъемным бортом или без него; 271941 - автомобиль специальных служб (МЧС, МВД, пожарный, газовый и т. п.) TC RU E-RU.АБ58.00876.Р1 6 |
| Кабина | цельнометаллическая, однорядная, двухдверная, двухместная для мод. базового ТС/шасси 3309?, 3308?, 3897-00000??-?? или цельнометаллическая, однорядная, двухдверная, двухместная, расширенная с двумя спальными местами для мод. базового ТС/шасси 278468, 278478 или цельнометаллическая, двухрядная, двухили четырехдверная, пятиместная для мод. базового ТС/шасси 3897-00000??-??, 27844K, 278449, 27849K, 278479, 27846К, 278469, 2784Е9 или цельнометаллическая, однорядная, трехместная, двухдверная для мод. базового ТС/шасси C41R??, С45R??, C41A?3, 278452 или цельнометаллическая, однорядная, трехместная, двухдверная (со спальным местом на крыше или без) для мод. базового ТС/шасси 278452 или двухдверная, однорядная, двухместная, расширенная со спальными местами или двухдверная, однорядная, трехместная, расширенная со спальными местами для мод. базового ТС/шасси 278452 или цельнометаллическая, двухрядная, семиместная, трехдверная, для мод. базового ТС/шасси C42R??, C46R??, C42А?3 |
Двигатель внутреннего сгорания | |
| ДВС | Д-245.7Е5 ЯМЗ - 53443 четырехтактный дизель ЯМЗ, 53443 Huadong (HD) ISF3.8s5154; Cummins ISF3.8s5154 четырехтактный, с воспламенением от сжатия ЯМЗ, 53444 четырехтактный, с искровым зажиганием ЯМЗ, 53445 четырехтактный, с воспламенением от сжатия Huadong (HD), ISF2.8s5161Р; Cummins, ISF2.8s5161Р четырехтактный, с воспламенением от сжатия |
Подвеска | |
| Подвеска передняя | зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости (для мод. базового ТС/шасси 3309, 33098, C4?R1?, C4?R3?, C41RB3, 3897-00000??-??, 27846?, 2784Е?, 27845?); зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами (для мод. базового ТС/шасси 33081, 33088, 33086, 3897-0000010-??, 27847?, 27844?, 27849?); независимая, на поперечных рычагах c цилиндрическими винтовыми пружинами, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости (для мод. базового ТС/шасси С4?R92, C4?R02); зависимая, на двух продольных полуэллиптических рессорах с двумя реактивными тягами, с гидравлическими телескопическими амортизаторами (для мод. базового ТС/шасси С4?А?3) |
| Подвеска задняя | для мод. базового ТС/шасси 3309, 33098, 33086, 3897-00000??-??, 27846?, 2784Е?, 27849?, 27847?: зависимая, на двух основных и двух дополнительных продольных полуэллиптических рессорах; для мод. базового ТС/шасси 33081, 33088, 3897-00000??-??, 27844?: зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами; для мод. базового ТС/шасси С4?R92, C4?R02: зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости; для мод. базового ТС/шасси C4?R1?, C4?R3?, 27845?: зависимая на двух основных и двух дополнительных продольных полуэллиптических рессорах, со стабилизатором поперечной устойчивости; для мод. базового ТС/шасси C41RB3, 27845?: зависимая, пневматическая, с газонаполненными амортизаторами, со стабилизатором поперечной устойчивости; для мод. базового ТС/шасси С4?А?3: зависимая, на двух продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | с ручным управлением ГАЗ, с ручным управлением |
| Сцепление | сухое, однодисковое, с гидравлическим приводом |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт-шариковая гайка-рейка-сектор" «шестерня-рейка» TC RU E-RU.АБ58.00876.Р1 15 |
Тормозные системы | |
| Рабочий тормоз | для мод. базового ТС/шасси 3309?, 3308?, 3897-00000??-??, 27846?, 2784Е?, 27849?, 27847?, 27844?: с пневмогидравлическим приводом, двухконтурная, с разделением на контуры по осям, с АБС; тормозные механизмы всех колес барабанного типа; для мод. базового ТС/шасси С4?R92, C4?R02: гидравлический двухконтурный привод с диагональным разделением контуров, с вакуумным усилителем, с АБС, передние и задние тормозные механизмы дискового типа или гидравлический двухконтурный привод с диагональным разделением контуров, с вакуумным усилителем, с АБС, с системой электронного контроля устойчивости, передние и задние тормозные механизмы дискового типа; для мод. базового ТС/шасси C4?R1?, C4?R3?, 27845?: пневматический двухконтурный привод с разделением по осям, с АБС, с системой электронного контроля устойчивости, передние и задние тормозные механизмы дискового типа; для мод. базового ТС/шасси C4?R1?, C4?R3?, C41RB3, 27845?: пневматический двухконтурный привод с разделением по осям, с АБС, передние и задние тормозные механизмы дискового типа; для мод. базового ТС/шасси С4?А?3: пневматический двухконтурный привод с разделением по осям, с АБС, передние и задние тормозные механизмы барабанного типа с клиновым разжимным механизмом |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз-замедлитель (для мод. базового ТС/шасси С41RB3, 27845?, С4?А?3) |
| Стояночный тормоз | для мод. базового ТС/шасси 3309, 33098, 3897-00000??-??, С4?R92, C4?R02, 27846?, 2784Е?: механический привод к тормозным механизмам задних колес; для мод. базового ТС/шасси 3308?, 3897-00000??-??, 27849?, 27847?, 27844?: трансмиссионный тормоз с механическим приводом; для мод. базового ТС/шасси C4?R1?, C4?R3? , C41RB3, 27845?, С4?А?3: тормозные механизмы задней оси с приводом от пружинных энергоаккумуляторов |
Дополнительные сведения | |
| Оборудование ТС | специальный предупреждающий огонь автожелтого цвета - для ?719?G, ?719?Н; цветографическая схема, СГУ и специальный предупреждающий огонь синего цвета для 271941 в исполнении автомобилей МВД, МЧС, пожарных; устройство вызова экстренных оперативных служб с ручным включением и автоматическим срабатыванием при опрокидывании; система регулирования давления воздуха в шинах (для мод. базового ТС/шасси 33081, 33088, 3897-00000??-??, 27844?, С4?А?3); дневные ходовые огни (для мод. базового ТС/шасси С4?R92, C4?R02, C4?R1?, C4?R3? , C41RB3, 27845?); трансформируемые сиденья второго ряда (для мод. базового ТС/шасси С42А43); по заказу: стеллажи, ящики, полки, шкафы, столы, рундуки, лебедки, климатические установки, оборудование для автономного энергоснабжения, отопители, кондиционер, перегородка грузового отсека, отопительно-вентиляционное оборудование, сиденья, переговорное устройство, люки, фара-искатель, устройства внешнего освещения, приспособления для крепления грузов при отсутствии перегородки кабины, навигационное оборудование, багажники на крыше, лестницы на крышу; холодильная установка (хладагент R134A, R404a) - для ?719?A, ?719?B; лабораторное оборудование, оборудование мастерской, инструмент, верстаки, оборудование мобильного офиса, оборудование автоклуба, оборудование автосцены - для ?719?М, ?719?E; грузоподъемный борт - для ?719?0, ?719?А, ?719?B, ?719?С, ?719?E, ?719?J, ?719?Z, ?719?3, ?719?1, ?719?L; оборудование для временного проживания людей - для ?719?L; трапы, лестницы, оборудование для перевозки животных- для ?719?J; аварийно-спасательное оборудование и инструмент, средства связи и освещения, средства индивидуальной защиты и оказания первой помощи - для ?719?Z; витрины - для ?719?D; КМУ- для ?719?М, ?719?F, ?719?G, ?719?N, ?719?W; лебедка, траверса, колесные захваты, колесные упоры - для ?719?G; бурильно-крановое оборудование, грейферы, захваты, люлька, специальный предупреждающий огонь автожелтого цвета - для ?719?F; внутреннее освещение, перегородки грузового отсека - для ?719?B, ?719?D, ?719?E, ?719?J, ?719?Z, ?719?3, ?719?1, ?719?L, ?719?М; по заказу: защита от разбрызгивания из-под колес (для мод. базового ТС/шасси 3309, 33098, С4?R?3, С4?R?1, С4?R?6, 3897-00000??-??, 27846?, 2784Е?, 27845?), устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем) (для мод. базового ТС/шасси 33098, 3897-00000??-??, 27846?, 2784Е? с дв. ЯМЗ, С4?R?3, С4?R?6, 27845?), лебедка, второй топливный бак (для мод. базового ТС/шасси 33081, 33088, 3897-00000??-??, 27844?, 27849?, 27847?), коробка отбора мощности, предпусковой подогреватель, отопитель, тахограф, трансформируемые сиденья второго ряда (для мод. базового ТС/шасси С42R??, С46R??, 27845?), система электронного контроля устойчивости (для мод. базового ТС/шасси С4?R92, C4?R02, C4?R1?, C4?R3? , C41RB3, 27845?); магнитола, противотуманные фары, кондиционер (для мод. базового ТС/шасси С4?R1?, С4?R3?, С41RB3, С4?А?3); второй топливный бак, наружный воздухозаборник, раздаточная коробка с возможностью отбора мощности, тягово-сцепное устройство с пневмовыводами для подключения тормозной системы прицепа с розеткой для подключения прицепа и огни автопоезда с противосолнечным козырьком, механическая лебедка (для мод. базового ТС/шасси С4?А?3); система электронного контроля устойчивости (кроме мод. базового ТС/шасси С4?А?3), подголовники сидений |
