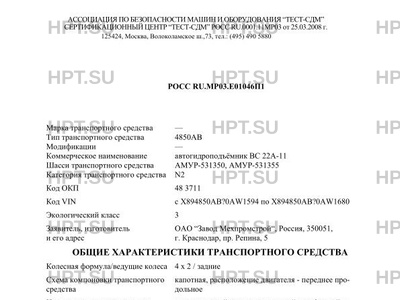

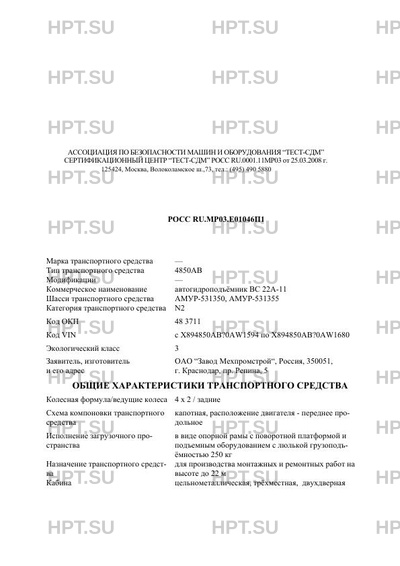

РОСС RU.МР03.Е01046.П1
Первая страница документа.
Всего в документе 6 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- "АС "ТЕСТ-СДМ"
| Марка ТС | Неизвестный |
|---|---|
| Коммерческое наименование | автогидроподъёмник ВС 22А-11 |
| Тип ТС | 4850АВ |
| Базовое ТС / Шасси | АМУР-531350, АМУР-531355 АМУР 511350 511355 АМУР 511350 531355 |
| Категория ТС | N2 |
| Экологический класс | 3 |
| Количество единиц | 87 |
| Код VIN | с X894850АВ?0AW1594 по X894850АВ?0AW1680 |
Характеристики автомобиля | |
|---|---|
| Колесная формула/ведущие колёса | 4 х 2 / задние |
| Назначение | в виде опорной рамы с поворотной платформой и подъемным оборудованием с люлькой грузоподъ- ёмностью 250 кг для производства монтажных и ремонтных работ на высоте до 22 м |
| Кабина | цельнометаллическая, трёхместная, двухдверная 2 |
| Рама | опорная с четырьмя гидравлическими выдвижными опорами; опорно-поворотное устройство; складная двухколенчатая стрела с люлькой; гидромеханическая трансмиссия привода подъемного оборудования; пульты управления стационарные у основания стрелы и в люльке; электрооборудование и приборы безопасности. |
Двигатель внутреннего сгорания | |
| ДВС | ММЗ Д-245.30Е3, АМУР, 456.30 четырёхтактный дизель с турбонаддувом и промежуточным охлаждением воздуха четырехтактный, бензиновый, карбюраторный |
Подвеска | |
| Подвеска задняя | зависимая, на двух продольных полуэллиптических рессорах с гидравлическими телескопическими амортизаторами зависимая, на двух продольных полуэллиптических рессорах, с дополнительными рессорами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | СААЗ-3206.70 СААЗ-130 механическая с синхронизаторами на всех передачах кроме первой и заднего хода |
| Сцепление | MF-362 ЗИЛ 130 сухое, однодисковое, фрикционное |
Рулевое управление | |
| Рулевое управление | рулевой механизм типа "винт - шариковая гайкарейка - сектор", рулевое управление с гидроусилителем |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры по осям, с АБС; тормозные механизмы всех колес - барабанные 4 |
| Запасной тормоз | каждый контур рабочей тормозной системы |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней оси |
