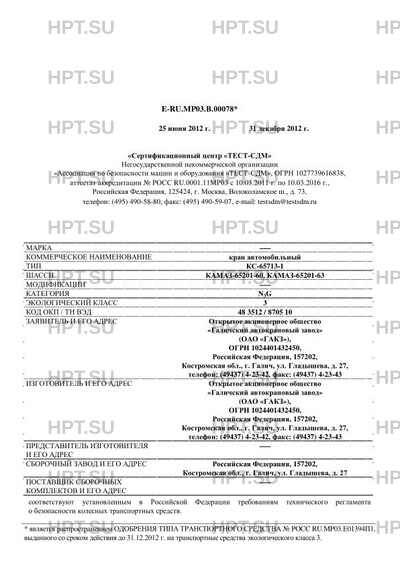

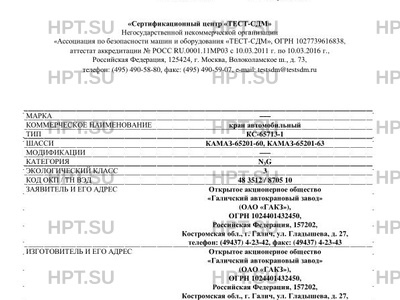

E-RU.МР03.В.00078
Первая страница документа.
Всего в документе 12 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Марка ТС | Неизвестный |
|---|---|
| Коммерческое наименование | кран автомобильный |
| Тип ТС | КС-65713-1 |
| Базовое ТС / Шасси | КАМАЗ-65201-60, КАМАЗ-65201-63 |
| Категория ТС | N3G |
| Экологический класс | 3 |
| Код VIN | Z8C657131С??????? |
Сборочный завод | |
|---|---|
| Сборочный завод | Российская Федерация, 157202, Костромская обл., г. Галич, ул. Гладышева, д. 27 |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
Двигатель внутреннего сгорания | |
| ДВС | КАМАЗ, 740.60-360; КАМАЗ, 740.63-400; четырехтактный, дизельный, с турбонаддувом |
Подвеска | |
| Подвеска передняя | (первой и второй осей (каждой из осей)) зависимая, на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости |
| Подвеска задняя | (третьей и четвертой осей) зависимая, балансирная, на продольных полуэллиптических рессорах, с реактивными штангами, со стабилизатором поперечной устойчивости |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | КАМАЗ, 154; механическая, десятиступенчатая, с передним делителем, с ручным управлением ZF 16S151; ZF 16S151IT; ZF 16S1820TО; ZF 16S1820IT; ZF 16S1822TО; ZF 16S1825TО; ZF 16S2220TО; ZF 16S2520TО; механическая, шестнадцатиступенчатая, с делителем и демультипликатором, с интардером (…IT), с повышающей передачей (…TO), с ручным управлением ZF 9S1310TO; механическая, девятиступенчатая, с ручным управлением |
| Сцепление | ZF Sachs, MFZ 430 (MF 430); фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем ZF 8099 988 471; RBL, С-700 VW 717-118; RBL, С-700 VW 117-118; RBL, С-700 VW 717-078 типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с разделением контуров на первую-вторую и третью-четвертую оси, с АБС, тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый из контуров рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | тормозные механизмы колес третьей-четвертой осей, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
