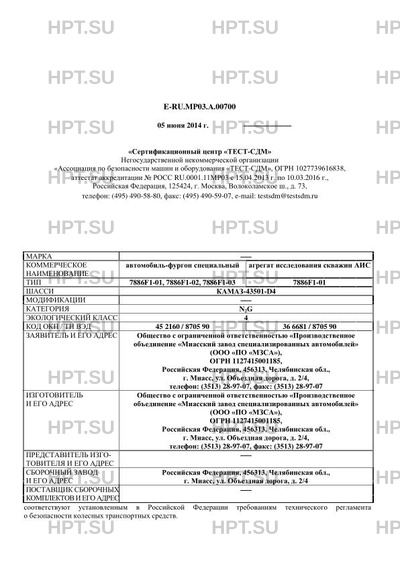

E-RU.МР03.А.00700
Первая страница документа.
Всего в документе 11 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 06.05.2014 |
|---|---|
| Коммерческое наименование | автомобиль-фургон специальный агрегат исследования скважин АИС |
| Тип ТС | 7886F1-01, 7886F1-02, 7886F1-03 7886F1-01 |
| Базовое ТС / Шасси | КАМАЗ-43501-D4 |
| Категория ТС | N2G |
| Экологический класс | 4 |
| Код VIN | с X897886F1?0FF8001 по X897886F1?0FF8100 |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью "Производственное объединение "Миасский завод специализированных автомобилей" (ООО "ПО "МЗСА"), ОГРН 1127415001185, Российская Федерация, 456313, Челябинская обл., г. Миасс, ул. Объездная дорога, д. 2/4, телефон: (3513) 28-97-07, факс: (3513) 28-97-07 |
Сборочный завод | |
| Сборочный завод | Российская Федерация, 456313, Челябинская обл., г. Миасс, ул. Объездная дорога, д. 2/4 |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее, продольное |
| Исполнение загрузочного пространства | в исполнении "автомобиль-фургон специальный": специальный кузов-фургон, разделенный на два отсека: пассажирский (с шестью местами для сидения, с боковой правой дверью, с окнами, с люком в крыше, с задней дверью в технологический отсек) и технологический (с технологическим оборудованием, со специальным технологическим люком), бортовая платформа (для 7886F1-02), краноманипуляторная установка за кабиной (для 7886F1-03) или на заднем свесе (вариант исполнения для 7886F1-02); в исполнении "агрегат исследования скважин АИС": специальный фургон с теплоизоляцией, разделенный на два отсека: отсек оператора (с одностворчатой дверью с правой стороны, с окнами) и лебедочный отсек (с двухстворчатой задней дверью), с оборудованием в составе: спускоподъемного агрегата (рамы, барабана, тормозной системы, кабелеукладчика с корректором, двухскоростного редуктора, цепной передачи), органов управления, электрооборудования |
Двигатель внутреннего сгорания | |
| ДВС | Cummins, ISB6.7 250; четырехтактный, дизельный, с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | КАМАЗ, 144; КАМАЗ, 154; ZF-9S1310TO; с ручным управлением |
| Сцепление | ZF&SACHS, MFZ-430; фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем КАМАЗ, 4310-3400020(-01, -03) типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с разделением контуров по осям, с АБС, тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый из контуров рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | тормозные механизмы колес задней оси, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
