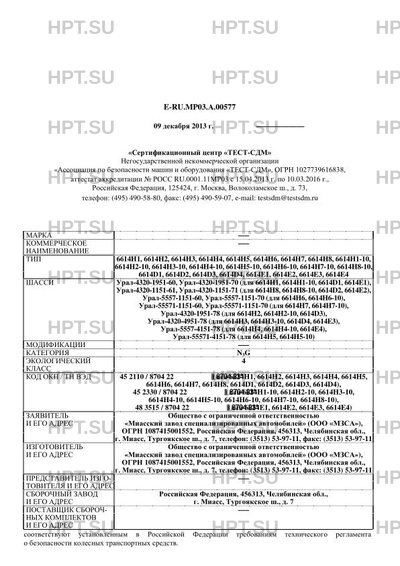

E-RU.МР03.А.00577
Первая страница документа.
Всего в документе 20 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 12.09.2013 |
|---|---|
| Коммерческое наименование | 6614H1, 6614H2, 6614H3, 6614H4, 6614H5, 6614H6, 6614H7, 6614H8, 6614H1-10, 6614… |
| Тип ТС | 6614H1, 6614H2, 6614H3, 6614H4, 6614H5, 6614H6, 6614H7, 6614H8, 6614H1-10, 6614… |
| Базовое ТС / Шасси | Урал-4320-1951-60, Урал-4320-1951-70 (для 6614H1, 6614H1-10, 6614D1, 6614E1), У… |
| Категория ТС | N3G |
| Экологический класс | 4 |
| Код VIN | с X896614???0CD1001 по X896614???0CD1100 |
Сборочный завод | |
|---|---|
| Сборочный завод | Российская Федерация, 456313, Челябинская обл., г. Миасс, Тургоякское ш., д. 7 |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 6 х 6 / все |
| Исполнение загрузочного пространства | специализированный кузов-фургон, разделенный на два отсека: пассажирский (с шестью местами для сидения, с боковой правой дверью, с окнами, с люком в крыше) и технологический (из жаропрочных и огнестойких материалов, со сплошными внутренними поверхностями, с двухстворчатой задней дверью) (для 6614H1, 6614H2 , 6614H3, 6614H4, 6614H5, 6614H6, 6614H7, 6614H8); бортовая платформа с тентом (для 6614H1-10, 6614H2-10, 6614H3-10, 6614H4-10, 6614H5-10, 6614H6-10, 6614H7-10, 6614H8-10); специализированный изотермический кузов-фургон, с двухстворчатой задней дверью, с гидробортом или без него, с холодильной установкой (хладагент R404a) (для 6614D1, 6614D2, 6614D3, 6614D4); бортовая платформа и краноманипуляторная установка за кабиной (для 6614E1, 6614E2, 6614E3, 6614E4) |
| Кабина | цельнометаллическая, двухдверная, трехместная (для 6614H1, 6614H1-10, 6614D1, 6614E1, 6614H8, 6614H8-10, 6614D2, 6614E2, 6614H6, 6614H6-10, 6614H7, 6614H7-10, 6614H2, 6614H2-10, 6614D3), или цельнометаллическая, двухдверная, двухместная (для 6614H3, 6614H3-10, 6614D4, 6614E3, 6614H4, 6614H4-10, 6614E4, 6614H5, 6614H5-10) для ТС 6614H1 6614H2 6614H3 6614H4 6614H5 6614H6 6614H7 |
Двигатель внутреннего сгорания | |
| ДВС | ЯМЗ, 53622-10 и его комплектации; ЯМЗ, 65654 и его комплектации (с ЯМЗ, 65654-01 по ЯМЗ, 65654-99); четырехтактный, дизельный, с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами |
| Подвеска задняя | зависимая, рессорно-балансирная, с реактивными штангами, или зависимая, пневматическая, с продольными рычагами, с реактивными штангами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ЯМЗ, 2361; ЯМЗ, 0905; ZF,9S1310TO;ZF,9JS135ТA; с ручным управлением |
| Сцепление | ZF Sachs, MFZ 430; фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем МАЗ, 64229; RBL, C-700 типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | УралАЗ; пневмогидравлическая (пневматический двухконтурный привод с разделением контуров на переднюю ось и заднюю тележку и гидравлический трехконтурный привод с разделением контуров |
| Запасной тормоз | УралАЗ, каждый из контуров рабочей тормозной системы УралАЗ; моторный тормоз - замедлитель |
| Стояночный тормоз | УралАЗ; трансмиссионный тормоз барабанного типа с механическим приводом (для ТС с пневмогидравлическим приводом), или тормозные механизмы колес задней тележки, приводимые в действие пружинными энергоаккумуляторами (для ТС с пневматическим приводом) |
Дополнительные сведения | |
| Оборудование ТС | два проблесковых маячка оранжевого цвета; бесшовные кабелепроводы защиты электропроводки; огнетушители; защита топливных баков и аккумуляторных батарей; заземлительная цепочка и металлический штырь для защиты от статических и атмосферных электрических зарядов; теплозащитный экран на выпускной трубе глушителя; система пожаротушения грузового отсека (опция); ящики, устройства крепления груза (опция) (для 6614H?, 6614H?-10) |
