E-RU.МР03.А.00570

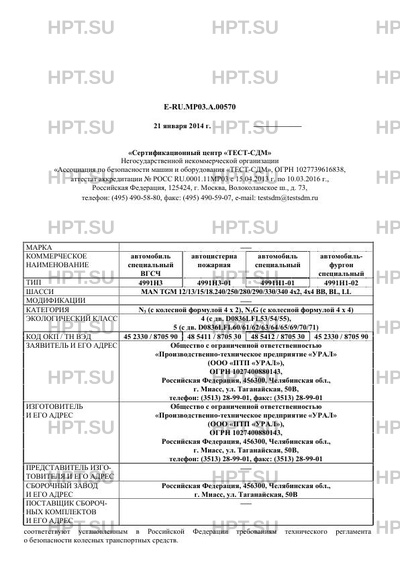

Первая страница документа.
Всего в документе 14 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 21.01.2014 |
|---|---|
| Коммерческое наименование | автомобиль специальный ВГСЧ автоцистерна пожарная автомобиль специальный автомо… |
| Тип ТС | 4991Н3 4991Н3-01 4991Н1-01 4991Н1-02 |
| Базовое ТС / Шасси | MAN TGM 12/13/15/18.240/250/280/290/330/340 4x2, 4x4 BB, BL, LL |
| Категория ТС | N3 (с колесной формулой 4 х 2), N3G (с колесной формулой 4 х 4) |
| Экологический класс | 4 (с дв. D0836LFL53/54/55), 5 (с дв. D0836LFL60/61/62/63/64/65/69/70/71) |
| Код VIN | с X894991H??0DY9001 по X894991H??0DY9100 |
Сборочный завод | |
|---|---|
| Сборочный завод | Российская Федерация, 456300, Челябинская обл., г. Миасс, ул. Таганайская, 50В |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
Двигатель внутреннего сгорания | |
| ДВС | MAN, D0836LFL53; D0836LFL54; D0836LFL55; четырехтактный, дизельный, с турбонаддувом MAN, D0836LFL60/63/69; D0836LFL61/64/70; D0836LFL62/65/71; четырехтактный, дизельный, с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, рессорная или пневматическая, с гидравлическими телескопическими амортизаторами, cо стабилизатором поперечной устойчивости |
| Подвеска задняя | зависимая, рессорная или пневматическая, с гидравлическими телескопическими амортизаторами, cо стабилизатором поперечной устойчивости |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 9 S 1110* TD ZF 9 S 1310* TO ZF 12 AS 1210* TO Eaton FS 8309 A Eaton FSO 8309 A с ручным управлением |
| Сцепление | MFZ 395; фрикционное, сухое, одноили двухдисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем ZF, 8090/8095/8098; RBL, C300V/C500V; типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с разделением на контуров по осям, тормозные механизмы всех колес дисковые или барабанного типа; антиблокировочная система (ABS), противобуксовочная система (ASR) |
| Запасной тормоз | каждый из контуров рабочей тормозной системы или стояночная тормозная система моторный и/или трансмиссионный (интардер, ретардер, претардер) тормоз-замедлитель |
| Стояночный тормоз | тормозные механизмы колес задней оси, с приводом от пружинных энергоаккумуляторов |
Дополнительные сведения | |
| Оборудование ТС | кондиционер (хладагент R134a) в кабине водителя; - светосигнальная громкоговорящая установка с проблесковыми маячками синего цвета, один или два проблесковых маячка синего цвета (для 4991Н3, 4991Н3-01, 4991Н1-01); - фары-искатели; - противооткатные упоры |
