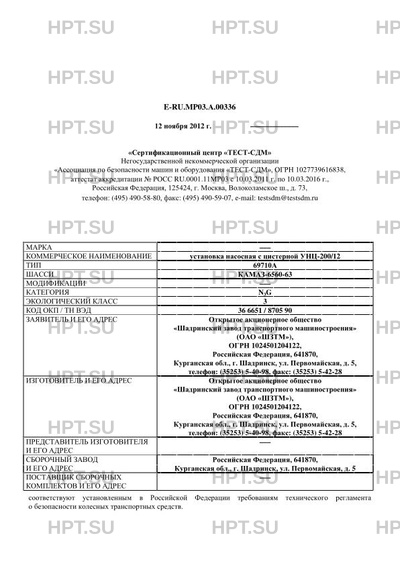

E-RU.МР03.А.00336
Первая страница документа.
Всего в документе 12 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Марка ТС | Неизвестный |
|---|---|
| Коммерческое наименование | установка насосная с цистерной УНЦ-200/12 |
| Тип ТС | 69710А |
| Базовое ТС / Шасси | КАМАЗ-6560-63 |
| Категория ТС | N3G |
| Экологический класс | 3 |
| Количество единиц | 100 |
| Код VIN | с X8969710AC0AF2001 по X8969710A?0AF2100 |
Сборочный завод | |
|---|---|
| Сборочный завод | Российская Федерация, 641870, Курганская обл., г. Шадринск, ул. Первомайская, д. 5 |
Характеристики автомобиля | |
| Колесная формула/ведущие колёса | 8 х 8 / все |
| Исполнение загрузочного пространства | оборудование в составе: монтажной рамы, насоса с редуктором, емкости и манифольда, состоящего из приемной и напорной линии, системы управления, контрольно-измерительных приборов |
| Кабина | цельнометаллическая, двухдверная, двухили трехместная, со спальным местом, откидывающаяся вперед |
Двигатель внутреннего сгорания | |
| ДВС | КАМАЗ, 740.63-400; четырехтактный, дизельный, с турбонаддувом |
| Кол-во и расположение цилиндров | 8, V-образное |
| Рабочий объем цлиндров | 11762 |
| Степень сжатия | 16,8 |
| Максимальная мощность | 294 (1900) |
| Максимальный момент | 1765 (1300) |
| Топливо | дизельное |
| Система питания | впрыск топлива под давлением |
| Система выпуска | две приемные трубы, глушитель, система нейтрализации отработавших газов отсутствует |
Подвеска | |
| Подвеска передняя | (первой и второй осей (каждой из осей)) зависимая, на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости |
| Подвеска задняя | (третьей и четвертой осей) зависимая, балансирная, на продольных полуэллиптических рессорах, с реактивными штангами, со стабилизатором поперечной устойчивости |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 16S151; ZF 16S1820; механическая, шестнадцатиступенчатая, с ручным управлением, с делителем и демультипликатором |
| Сцепление | ZF Sachs, MFZ-430; фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем ZF 8099 988 476; ZF 8099 965 410 типа «винт - шариковая гайка - рейка - сектор» 1 5 E-RU.MP03.А.00336 |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с разделением контуров на первую-вторую и третью-четвертую оси, с АБС, тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый из контуров рабочей тормозной системы моторный тормоз-замедлитель |
| Стояночный тормоз | тормозные механизмы колес третьей-четвертой осей, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
Дополнительные сведения | |
| Оборудование ТС | фары-прожекторы для освещения рабочей зоны; - защита топливных баков и аккумуляторных батарей; - проблесковый маячок оранжевого цвета; - заземлительная цепочка и металлический штырь для защиты от статических и атмосферных электрических зарядов; - бесшовные кабелепроводы защиты электропроводки |
