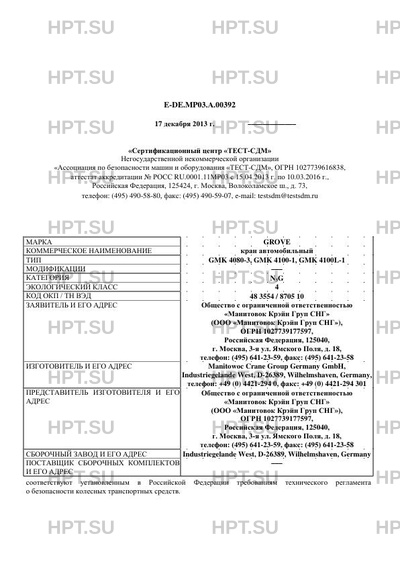

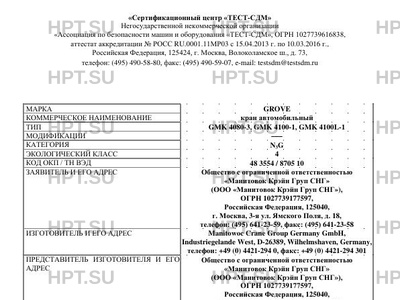

E-DE.МР03.А.00392
Первая страница документа.
Всего в документе 14 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 17.12.2013 |
|---|---|
| Марка ТС | GROVE |
| Коммерческое наименование | кран автомобильный |
| Тип ТС | GMK 4080-3, GMK 4100-1, GMK 4100L-1 |
| Категория ТС | N3G |
| Экологический класс | 4 |
| Код VIN | W09??04?0?WG12??? |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью "Манитовок Крэйн Груп СНГ" (ООО "Манитовок Крэйн Груп СНГ"), ОГРН 1027739177597, Российская Федерация, 125040, г. Москва, 3-я ул. Ямского Поля, д. 18, телефон: (495) 641-23-59, факс: (495) 641-23-58 |
Изготовитель | |
| Предприятие-изготовитель | Manitowoc Crane Group Germany GmbH, Industriegelande West, D-26389, Wilhelmshaven, Germany, телефон: +49 (0) 4421-294 0, факс: +49 (0) 4421-294 301 |
Сборочный завод | |
| Сборочный завод | Industriegelande West, D-26389, Wilhelmshaven, Germany |
Характеристики автомобиля | |
| Схема компоновки ТС | кабина перед двигателем |
| Расположение двигателя | переднее продольное |
| Исполнение загрузочного пространства | крановое оборудование грузоподъемностью 80 тонн (для GROVE GMK 4080-3), 100 тонн (для GROVE GMK 4100-1, GROVE GMK 4100L-1), в составе: рамы с гидравлическими опорами; поворотной платформы с кабиной управления и грузовыми лебедками; секционной телескопической стрелы с грузовым канатом и крюковой подвеской; гидромеханической трансмиссии привода кранового оборудования; электрооборудования и приборов безопасности |
Двигатель внутреннего сгорания | |
| ДВС | Daimler AG, Mercedes-Benz, OM501LA.E3B/3; Daimler AG, Mercedes-Benz, OM460LA.E3B/5; четырехтактный, дизельный, с турбонаддувом |
Трансмиссия | |
| Коробка передач | ZF, 12AS 2302; Mercedes-Benz, G240-16; механическая, с автоматическим переключением |
| Сцепление | ZF&Sachs, MFZ 430 |
Рулевое управление | |
| Рулевое управление | гидравлическое, двухконтурное, с гидроусилителем типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматическая, двухконтурная, с разделением контуров первую-вторую и третью-четвертую оси, с АБС, тормозные механизмы всех колес барабанного типа |
| Стояночный тормоз | тормозные механизмы колес второй и четвертой осей, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами |
Дополнительные сведения | |
| Оборудование ТС | кондиционер (хладагент R134a или R404a) |
