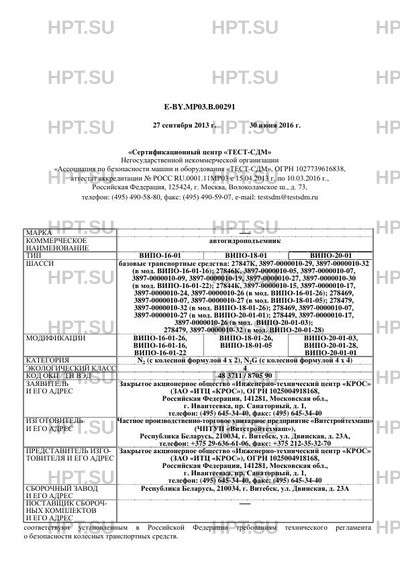

E-BY.МР03.В.00291
Первая страница документа.
Всего в документе 13 страниц.
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
есть
Маркировка -
есть
Чертежи -
есть
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 27.09.2013 |
|---|---|
| Коммерческое наименование | автогидроподъемник |
| Тип ТС | ВИПО-16-01 ВИПО-18-01 ВИПО-20-01 |
| Базовое ТС / Шасси | базовые транспортные средства: 27847К, 3897-0000010-29, 3897-0000010-32 (в мод.… |
| Модификации | ВИПО-16-01-26, ВИПО-16-01-16, ВИПО-16-01-22 ВИПО-18-01-26, ВИПО-18-01-05 ВИПО-2… |
| Категория ТС | N2 (с колесной формулой 4 х 2), N2G (с колесной формулой 4 х 4) |
| Экологический класс | 4 |
| Код VIN | Y39???00?0082??? |
Характеристики автомобиля | |
|---|---|
| Колесная формула/ведущие колёса | 4 х 2 / задние 4 х 4 / все |
| Исполнение загрузочного пространства | подъемное оборудование г/п от 240 кг до 300 кг в составе: рамы с гидравлическими опорами; опорно-поворотного устройства; секционной стрелы с рабочей платформой; трансмиссии привода оборудования; пультов управления у основания стрелы и в рабочей платформе; электрооборудования и приборов безопасности |
| Кабина | цельнометаллическая, двухрядная, двухили четырехдверная, пятиместная для ТС ВИПО-16-01 ВИПО-18-01 ВИПО-20-01 |
Двигатель внутреннего сгорания | |
| ДВС | ММЗ, Д-245.7Е4; ММЗ, Д-245.7Е3; ЯМЗ, 53442; ЯМЗ, 5344; Cummins, ISF 3.8e4R154; четырехтактный, дизельный, с турбонаддувом |
Подвеска | |
| Подвеска передняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами, со стабилизатором поперечной устойчивости или без него |
| Подвеска задняя | зависимая, рессорная, с гидравлическими телескопическими амортизаторами или без них |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ГАЗ; с ручным управлением, синхронизированная |
| Сцепление | фрикционное, сухое, однодисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем ШНКФ 453467.015 типа "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | с пневмогидравлическим или гидровакуумным приводом, двухконтурная, с разделением контуров по осям; с АБС; тормозные механизмы всех колес барабанного типа |
| Запасной тормоз | каждый из контуров рабочей тормозной системы |
| Стояночный тормоз | механический привод к тормозным механизмам задних колес (для ТС на базовом ТС на шасси/ТС ГАЗ-3309, ГАЗ-3309?); трансмиссионный тормоз с механическим приводом (для ТС на базовом ТС на шасси/ТС ГАЗ-3308?) |
