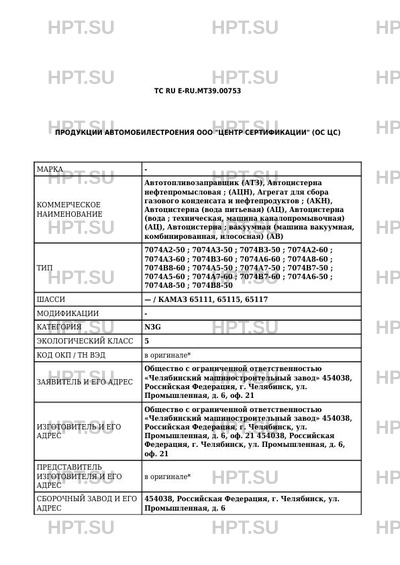

ТС RU E-RU.МТ39.00753
Первая страница документа.
Всего в документе 10 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС ЦС
| Действует с | 20.11.2020 |
|---|---|

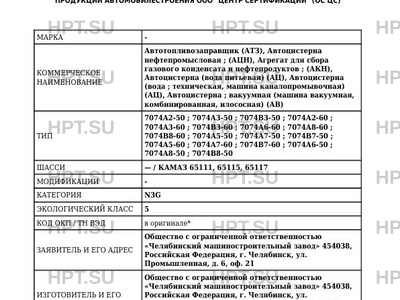

| Коммерческое наименование | Автотопливозаправщик (АТЗ), Автоцистерна нефтепромысловая; (АЦН), Агрегат для с… |
| Тип ТС | 7074А2-50; 7074А3-50; 7074В3-50; 7074А2-60; 7074А3-60; 7074В3-60; 7074А6-60; 70… |
| Базовое ТС / Шасси | КАМАЗ 65111, 65115, 65117 |
| Категория ТС | N3G |
| Экологический класс | 5 |
| Код VIN | с X897074????FP3201 по X897074????FP3300 |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью "Челябинский машиностроительный завод" 454038, Российская Федерация, г. Челябинск, ул. Промышленная, д. 6, оф. 21 |
Изготовитель | |
| Предприятие-изготовитель | Общество с ограниченной ответственностью "Челябинский машиностроительный завод" 454038, Российская Федерация, г. Челябинск, ул. Промышленная, д. 6, оф. 21 454038, Российская Федерация, г. Челябинск, ул. Промышленная, д. 6, оф. 21 |
Сборочный завод | |
| Сборочный завод | 454038, Российская Федерация, г. Челябинск, ул. Промышленная, д. 6 |
Характеристики автомобиля | |

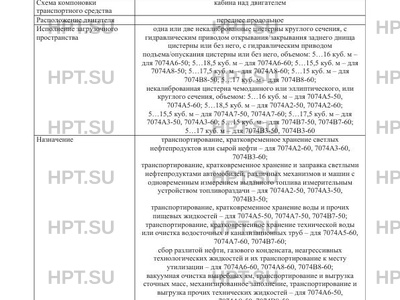

| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее продольное п |
| Исполнение загрузочного пространства | одна или две некалиброванные цистерны круглого сечения, с гидравлическим приводом открывания/закрывания заднего днища цистерны или без него, с гидравлическим приводом подъема/опускания цистерны или без него, объемом: 5…16 куб. м - для 7074А6-50; 5…18,5 куб. м - для 7074А6-60; 5…15,5 куб. м - для 7074А8-50; 5…17,5 куб. м - для 7074А8-60; 5…15 куб. м - для 7074В8-50; 5…17 куб. м - для 7074В8-60; некалиброванная цистерна чемоданного или эллиптического, или круглого сечения, объемом: 5…16 куб. м - для 7074А5-50, 7074А5-60; 5…18,5 куб. м - для 7074А2-50, 7074А2-60; 5…15,5 куб. м - для 7074А7-50, 7074А7-60; 5…17,5 куб. м - для 7074А3-50, 7074А3-60; 5…15 куб. м - для 7074В7-50, 7074В7-60; 5…17 куб. м - для 7074В3-50, 7074В3-60 и 5 |
| Назначение | транспортирование, кратковременное хранение светлых нефтепродуктов или сырой нефти - для 7074А2-60, 7074А3-60, 7074В3-60; транспортирование, кратковременное хранение и заправка светлыми нефтепродуктами автомобилей, различных механизмов и машин с одновременным измерением выданного топлива измерительным устройством топливораздачи - для 7074А2-50, 7074А3-50, 7074В3-50; транспортирование, кратковременное хранение воды и прочих пищевых жидкостей - для 7074А5-50, 7074А7-50, 7074В7-50; транспортирование, кратковременное хранение технической воды или очистка водосточных и канализационных труб - для 7074А5-60, 7074А7-60, 7074В7-60; сбор разлитой нефти, газового конденсата, неагрессивных технологических жидкостей и их транспортирование к месту утилизации - для 7074А6-60, 7074А8-60, 7074В8-60; вакуумная очистка выгребных ям, транспортирование и выгрузка сточных масс, механизированное заполнение, транспортирование и выгрузка прочих технических жидкостей - для 7074А6-50, 7074А8-50, 7074В8-50 о х й н 0 |
Двигатель внутреннего сгорания | |
| ДВС | КАМАЗ, 740.705-300 Cummins, ISB6.7E5300 четырехтактный дизель Cummins, ISL340 50 Cummins, ISL360 50 четырехтактный дизель |
Подвеска | |
| Подвеска задняя | зависимая, балансирная, на двух полуэллиптических рессорах (для всех) или зависимая, пневматическая, рычажная, с четырьмя гидравлическими амортизаторами (для ТС на шасси 65117-А5, 65117-50, 65117-RR, 65117-RS с колесной базой 4910+1440 мм) |
Трансмиссия | |
| Коробка передач | ZF 9S1310TO или ZF 9S1315TO КАМАЗ-144 КАМАЗ-154 ZF 16S1820TO или ZF 16S1822TO или ZF 16S1825TO или ZF 16S2220TO с ручным управлением |
| Сцепление | ZF&SACHS или DÖNMEZ или Changchun Yidong Clutch или Prawolf или Lyodov-RAM, MFZ-430, сухое, однодисковое или КАМАЗ - 142, сухое, двухдисковое |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры на переднюю ось и заднюю тележку, с АБС; тормозные механизмы всех колес - барабанные |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозным механизмам колес задней тележки |
Дополнительные сведения | |
| Оборудование ТС | устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), устройство вызова экстренных оперативных служб с функцией автоматического срабатывания при опрокидывании (для всех); два проблесковых маяка оранжевого цвета (для всех, кроме 7074А5-50, 7074А7-50, 7074В7-50, 7074А5-60, 7074А7-60, 7074В7-60), поворотная консоль (для 7074А6-50, 7074А8-50, 7074В8-50), цепь заземления, защита топливных баков и аккумуляторных батарей, огнетушители (для 7074А2-50, 7074А2-60, 7074А3-50, 7074А3-60, 7074В3-50, 7074В3-60, 7074А6-60, 7074А8-60, 7074В8-60), топливозаправочное оборудование и счетчик жидкости (для 7074А2-50, 7074А3-50, 7074В3-50) по заказу: предпусковой подогреватель двигателя, тахограф, аппаратура спутниковой навигации, кондиционер, дневные ходовые огни (для ТС, соответствующих требованиям Правил ООН № 48-03) (для всех); два проблесковых маяка оранжевого цвета, рукав для подачи воды, барабан для рукавов (для 7074А5-60, 7074А7-60, 7074В7-60), поворотная консоль (для 7074А6-60, 7074А8-60, 7074В8-60) |
