ТС RU E-RU.МТ39.00519
Первая страница документа.
Всего в документе 8 страниц.
Документ не полный!
Титульный лист -
нет
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
нет
Чертежи -
нет
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- ОС ЦС
| Действует с | 17.08.2018 |
|---|---|
| Коммерческое наименование | АТЗ (65111), АКН (65111), АКН-ОД (65111), АКНС (65111), МВ (65111), МВ-ОД (651… |
| Тип ТС | Таблица обозначения коммерческого наименования, типа, модификации и базового ша… |
| Базовое ТС / Шасси | 65111-А5) или Europicon 45 700 92 941 (MANN+HUMMEL) (для ТС на 65115-А5) Автоаг… |
| Модификации | 46762A, 46762A-01, 46762A-02, 46762A-03, 46762A-04, 46762B, 46762B-01, 46762B-… |
| Категория ТС | N3G |
| Экологический класс | 5 |
| Код VIN | с X8946762??0FX6001 по X8946762??0FX6100 |
Заявитель | |
|---|---|
| Заявитель | Общество с ограниченной ответственностью "Завод вакуумных машин "Слон". 456300, Российская Федерация, Челябинская обл., г. Миасс, пер. Физкультурников, д. 10, кв. 24. ОГРН: 1147415003603. Тел. (351) 945-39-93. Факс (351) 359-27-29. Email zvm@zvmslon.ru. |
Сборочный завод | |
| Сборочный завод | 456300, Российская Федерация, Челябинская область, г. Миасс, Тургоякское шоссе, д. 5/9а |

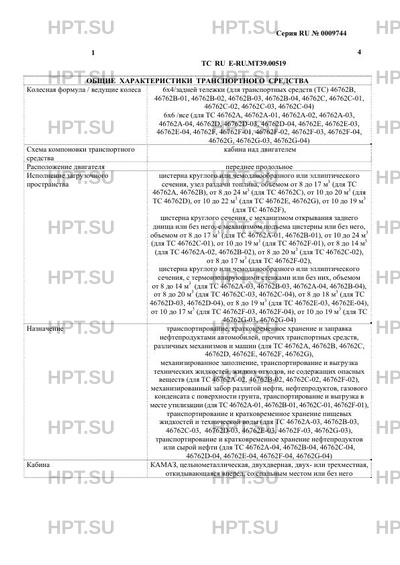

Характеристики автомобиля | |
| Схема компоновки ТС | кабина над двигателем |
| Расположение двигателя | переднее продольное |
| Исполнение загрузочного пространства | цистерна круглого или чемоданообразного или эллиптического сечения, узел раздачи топлива, объемом от 8 до 17 м3 (для ТС 46762A, 46762B), от 8 до 24 м3 (для ТС 46762C), от 10 до 20 м3 (для ТС 46762D), от 10 до 22 м3 (для ТС 46762E, 46762G), от 10 до 19 м3 (для ТС 46762F), цистерна круглого сечения, с механизмом открывания заднего днища или без него, с механизмом подъема цистерны или без него, объемом от 8 до 17 м3 (для ТС 46762A-01, 46762B-01), от 10 до 24 м3 (для ТС 46762C-01), от 10 до 19 м3 (для ТС 46762F-01), от 8 до 14 м3 (для ТС 46762A-02, 46762B-02), от 8 до 20 м3 (для ТС 46762C-02), от 8 до 17 м3 (для ТС 46762F-02), цистерна круглого или чемоданообразного или эллиптического сечения, с термоизолирующими стенками или без них, объемом от 8 до 14 м3 (для ТС 46762A-03, 46762B-03, 46762A-04, 46762B-04), от 8 до 20 м3 (для ТС 46762C-03, 46762C-04), от 8 до 18 м3 (для ТС 46762D-03, 46762D-04), от 8 до 19 м3 (для ТС 46762E-03, 46762E-04), от 10 до 17 м3 (для ТС 46762F-03, 46762F-04), от 10 до 19 м3 (для ТС 46762G-03, 46762G-04) |
Двигатель внутреннего сгорания | |
| ДВС | Cummins ISB6.7E5300 ISL400 50 четырехтактный дизель КАМАЗ 740.735-400 740.745-420 740.705-300 четырехтактный дизель |
Подвеска | |
| Подвеска передняя | зависимая, на двух полуэллиптических или параболических рессорах, с гидравлическими амортизаторами, со стабилизатором поперечной устойчивости (для ТС на шасси 65111-A5, 65111-50, 65115-50 (вариант 2), 65115-A5 (вариант 2)) или без него (для ТС на |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | ZF 9S1310TO (для ТС на шасси 65111-А5, 65115-А5, 65111-50, 65115-50, 6520-А5); ZF 9S1315TO (для ТС на шасси 65111-А5, 65115-А5, 65111-50, 65115-50); ZF 16S1820TO (для ТС на шасси 6520-53, 6520-54, 6520-B5, 6522-53, 6522-54, 65222-53, 65222-54, 65224-53, 65224-54, 65225-53, 65225-54); ZF 16S1821TO (для ТС на шасси 6520-53, 6520-54, 6520-B5, 6522-53, 6522-54, 65225-53, 65225-54); ZF 16S1822TO (для ТС на шасси 65222-53, 65222-54, 65224-53, 65224-54, 65225-53, 65225-54); ZF 16S2220TO (для ТС на шасси 6520-54, 6522-53, 6522-54, 65222-53, 65222-54, 65224-53, 65224-54, 65225-53, 65225-54); ZF 16S2221TO (для ТС на шасси 6522-53, 6522-54, 65225-53, 65225-54); КАМАЗ-154 (для ТС на шасси 65111-А5, 65115-А5, 65111-50, 65115-50); КАМАЗ-144 (для ТС на шасси 65111-A5, 65111-50, 65115-50) |
| Сцепление | ZF&SACHS или DÖNMEZ или Changchun Yidong Clutch, MFZ- 430, сухое, однодисковое или КАМАЗ-142, сухое, двухдисковое ZF&SACHS или "Changchun Yidong Clutch" или DÖNMEZ или Prawolf (Huzhou) Clutch Co., Ltd. или ООО "Ледов-РАМ", сухое, однодисковое 9 |
Рулевое управление | |
| Рулевое управление | с гидроусилителем "винт - шариковая гайка - рейка - сектор" |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод с разделением на контуры |
| Запасной тормоз | каждый контур рабочей тормозной системы моторный тормоз замедлитель 11 |
| Стояночный тормоз | привод от пружинных энергоаккумуляторов к тормозными механизмам колес задней тележки |
Дополнительные сведения | |
| Оборудование ТС | устройство ограничения максимальной скорости (функцию устройства ограничения максимальной скорости выполняет электронный блок управления двигателем), дневные ходовые огни (для модификаций соответствующих требованиям Правил ЕЭК ООН № 48-04), аппаратура спутниковой навигации (для ТС 46762A, 46762B, 46762C, 46762D, 46762E, 46762F, 46762G, 46762A-01, 46762B-01, 46762C-01, 46762F-01, 46762A-04, 46762B-04, 46762C-04, 46762D-04, 46762E-04, 46762F-04, 46762G-04), устройство вызова экстренных оперативных служб с функцией автоматического срабатывания при опрокидывании (для ТС на шасси 65111-А5, 65115- А5, 65111-50, 65115-50), два проблесковых маячка оранжевого цвета (для ТС 46762A, 46762B, 46762C, 46762D, 46762E, 46762F, 46762G, 46762A-01, 46762B-01, 46762C-01, 46762F-01, 46762A-02, 46762B-02, 46762C-02, 46762F-02, 46762A-04, 46762B-04, 46762C-04, 46762D-04, 46762E-04, 46762F-04, 46762G-04); по заказу: тахограф, предпусковой подогреватель двигателя, аппаратура спутниковой навигации (для всех ТС, кроме 46762A, 46762B, 46762C, 46762D, 46762E, 46762F, 46762G, 46762A-01, 46762B-01, 46762C-01, 46762F-01, 46762A-04, 46762B-04, 46762C-04, 46762D-04, 46762E-04, 46762F-04, 46762G-04), дневные ходовые огни (для модификаций, соответствующих требованиям Правил ЕЭК ООН № 48-03), передние противотуманные фары, устройство вызова экстренных оперативных служб с функцией автоматического срабатывания при опрокидывании или без нее (для ТС на шасси 6520-53, 6520-54, 6520-A5, 6520-B5, 6522-53, 6522-54, 65222-53, 65224-53, 65224-54, 65225-53, 65225-54) |
