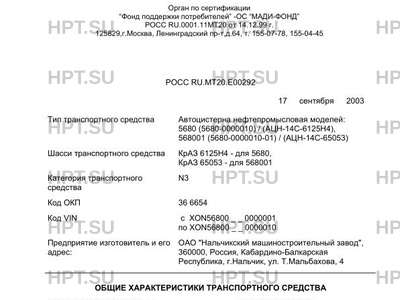

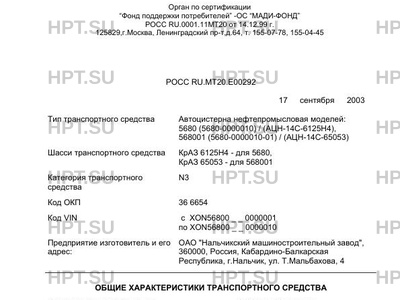

РОСС RU.МТ20.Е00292
Первая страница документа.
Всего в документе 6 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- не указано
| Действует с | 17.09.2002 |
|---|---|
| Срок действия | 17.09.2002 |
| Марка ТС | Неизвестный |
| Коммерческое наименование | Автоцистерна нефтепромысловая моделей: 5680 (5680-0000010) / (АЦН-14С-6125Н4),… |
| Тип ТС | Автоцистерна нефтепромысловая моделей: 5680 (5680-0000010) / (АЦН-14С-6125Н4), … |
| Базовое ТС / Шасси | КрАЗ 6125Н4 - для 5680, КрАЗ 65053 - для 568001 |
| Категория ТС | N3 |
| Количество единиц | 10 |
| Код VIN | с XON56800 _ _ 0000001 по XON56800 _ _ 0000010 |
Изготовитель | |
|---|---|
| Предприятие-изготовитель | ОАО "Нальчикский машиностроительный завод", 360000, Россия, Кабардино-Балкарская Республика, г.Нальчик, ул. Т.Мальбахова, 4 |
Характеристики автомобиля | |
| Исполнение загрузочного пространства | эллиптическая цистерна 2 |
Двигатель внутреннего сгорания | |
| ДВС | ЯМЗ-238М2 ЯМЗ-238БЕ2 дизель четырехтактный - с турбонаддувом и промежуточным охлаждением воздуха |
Подвеска | |
| Подвеска передняя | зависимая, на двух продольных полуэллиптических рессорах, с двумя гидравличес - кими телескопическими амортизаторами |
Трансмиссия | |
| Коробка передач | ЯМЗ - 236Н, пятиступенчатая ЯМЗ - 238К, восьмиступенчатая механическая, трехвальная, полностью синхронизированная |
| Сцепление | ЯМЗ - 238, двухдисковое ЯМЗ - 183, однодиско вое, диафрагменное сухое, фрикционное , привод гидравлический с пневмоусилителем |
Рулевое управление | |
| Рулевое управление | МАЗ - 64229, рулевой механизм "винтгайка на циркулирующих шариках-рейка-сектор", рулевой привод с гидроусилителем |
Тормозные системы | |
| Рабочий тормоз | двухконтурная, с пневматическим приводом, (с АБС -для 568001), с разделением на контуры передней оси и задней тележки, тормозные механизмы всех колес - барабанные |
| Запасной тормоз | один из контуров рабочей тормозной системы моторный тормоз-замедлитель с пневматическим приводом 4 |
| Стояночный тормоз | тормозные механизмы колес тележки с приводом от эергоаккумуляторов (трансмис - сионная, привод механический - для 5680) |
Дополнительные сведения | |
| Оборудование ТС | стеклоочиститель, система обдува и омыватель лобового стекла, отопитель кабины, система вентиляции, зеркала заднего вида, противосолнечные козырьки, звуковой сигнал, насосный блок, всасывающее устройство Параметры технологического оборудования Вместимость цистерны , м3 14 Максимальная плотность транспортируемой жидкости, т/ м3 1,4 Максимальная кинематическая вяз кость перекачиваемой жидкости , сСт 30 Время заполнения цистерны, с 525 Номинальная подача насоса, дм3 /с 28 Напор насоса , м 30 При проезде автоцистерны нефтепромысловой моделей 5680, 568001 по дорогам общего пользования, а также по улицам городов и населенных пунктов должны быть выполнены требования "Инструкции по перевозке крупногабаритных и тяжеловесных грузов автомобильным транспортом по дорогам Российской Федерации". Срок действия данного "Одобрения типа транспортного средства" на автоцистерну модели 5680 с двигателем ЯМЗ 238М2 в количестве 8 штук - до Автоцистерна нефтепромысловая моделей: 5680 (5680-0000010) / (АЦН-14С-6125Н4), 568001 (5680-0000010-01) / (АЦН-14С-65053) |
