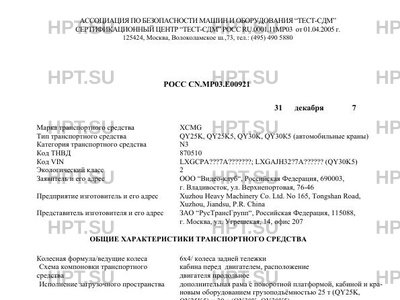

РОСС CN.МР03.Е00921
Первая страница документа.
Всего в документе 7 страниц.
Документ не полный!
Титульный лист -
есть
Характеристики -
есть
Оборудование -
есть
Документация -
нет
Маркировка -
есть
Чертежи -
есть
Нужна полная копия документа?
Поможем её найти!
- Выдано:
- "АС "ТЕСТ-СДМ"
| Действует с | 31.12.2007 |
|---|---|
| Срок действия | 31.12.2007 |
| Марка ТС | XCMG |
| Коммерческое наименование | QY25K, QY25K5, QY30K, QY30К5 (автомобильные краны) |
| Тип ТС | XCMG QY25K, QY25K5, QY30K, QY30К5 (автомобильные краны) |
| Категория ТС | N3 Код ТНВД 870510 Код |
| Экологический класс | 2 |
| Код VIN | LXGCPA???7A???????; LXGAJH32?7A?????? (QY30K5) |
Характеристики автомобиля | |
|---|---|
| Колесная формула/ведущие колёса | 6х4/ колеса задней тележки |
| Исполнение загрузочного пространства | дополнительная рама с поворотной платформой, кабиной и крановым оборудованием грузоподъёмностью 25 т (QY25K, QY25K5) и 30 т (QY30K, QY30К5) |
| Кабина | перед двигателем, расположение двигателя продольное для выполнения строительно-монтажных и погрузочноразгрузочных работ цельнометаллическая, двухдверная, двухместная, 2 |
Подвеска | |
| Подвеска передняя | адняя зависимая, на продольных полуэллиптических рессорах, с гидравлическими телескопическими амортизаторами и стабилизатором поперечной устойчивости. зависимая, на продольных полуэллиптических рессорах, с дополнительными рессорами, с гидравлическими телескопическими амортизаторами |
Трансмиссия | |
| Трансмиссия | механическая |
| Коробка передач | QJ6, механическая с ручным управлением полностью синхронизированная |
| Сцепление | однодисковое, сухое, диаметр диска 420 мм |
Рулевое управление | |
| Рулевое управление | гидравлическое, двухконтурное с гидроусилителем, рулевой механизм типа "винт - гайка” на циркулирующих шариках и рейка сектор |
Тормозные системы | |
| Рабочий тормоз | пневматический двухконтурный привод раздельно к тормозам колёс передней оси и задней тележки, АБС 4S-4M аналог Wabсo, тормозные механизмы всех колес - барабанные 4 |
| Запасной тормоз | контуры рабочей тормозной системы |
| Стояночный тормоз | вспомогательнач колесные тормозные механизмы колес задней тележки, приводимые в действие пружинными энергоаккумуляторами, объединенными с тормозными камерами моторный тормоз-замедлитель |
Дополнительные сведения | |
| Оборудование ТС | дополнительная рама с гидравлическими выносными опорами; - поворотная платформа с кабиной управления и грузовыми лебедками; - телескопическая стрела с грузовым канатом, крюковой подвеской и гуськом; - гидромеханическая трансмиссия привода кранового оборудования; - электрооборудование и приборы безопасности При проезде автомобильных кранов QY25K, QY25K5, QY30K, QY30K5 по автомобильным дорогам общего пользования, а также по улицам городов и населенных пунктов должны быть выполнены требования «Инструкции по перевозке крупногабаритных и тяжеловесных грузов автомобильным транспортом по дорогам Российской Федерации» XCMG QY25K, QY25K5, QY30K, QY30K5 |
